产品描述
轻载荷系留无人机系统
产品型号：M4DJI

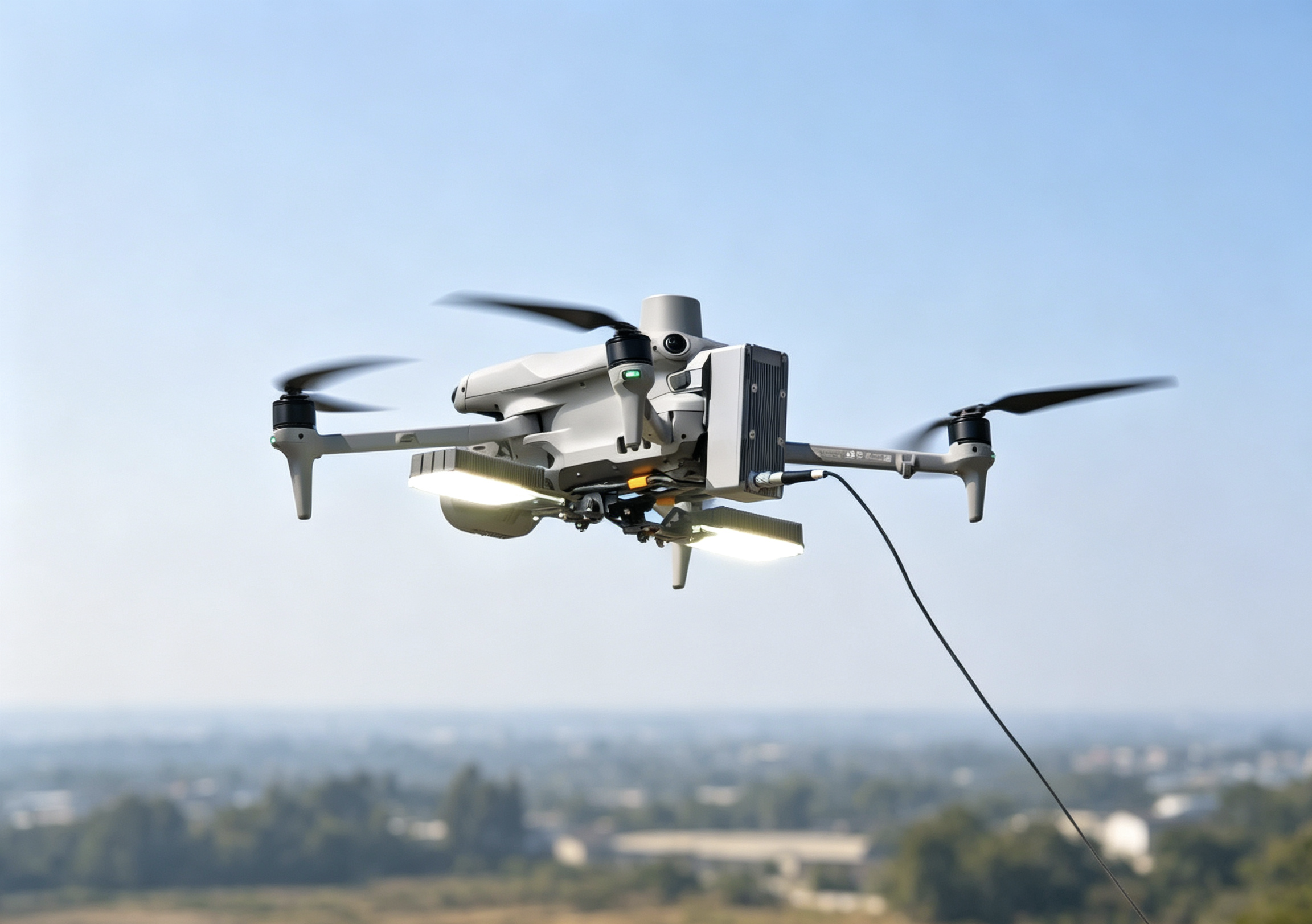

产品名称：大疆M4 50m照明系留系统
版 本： V01

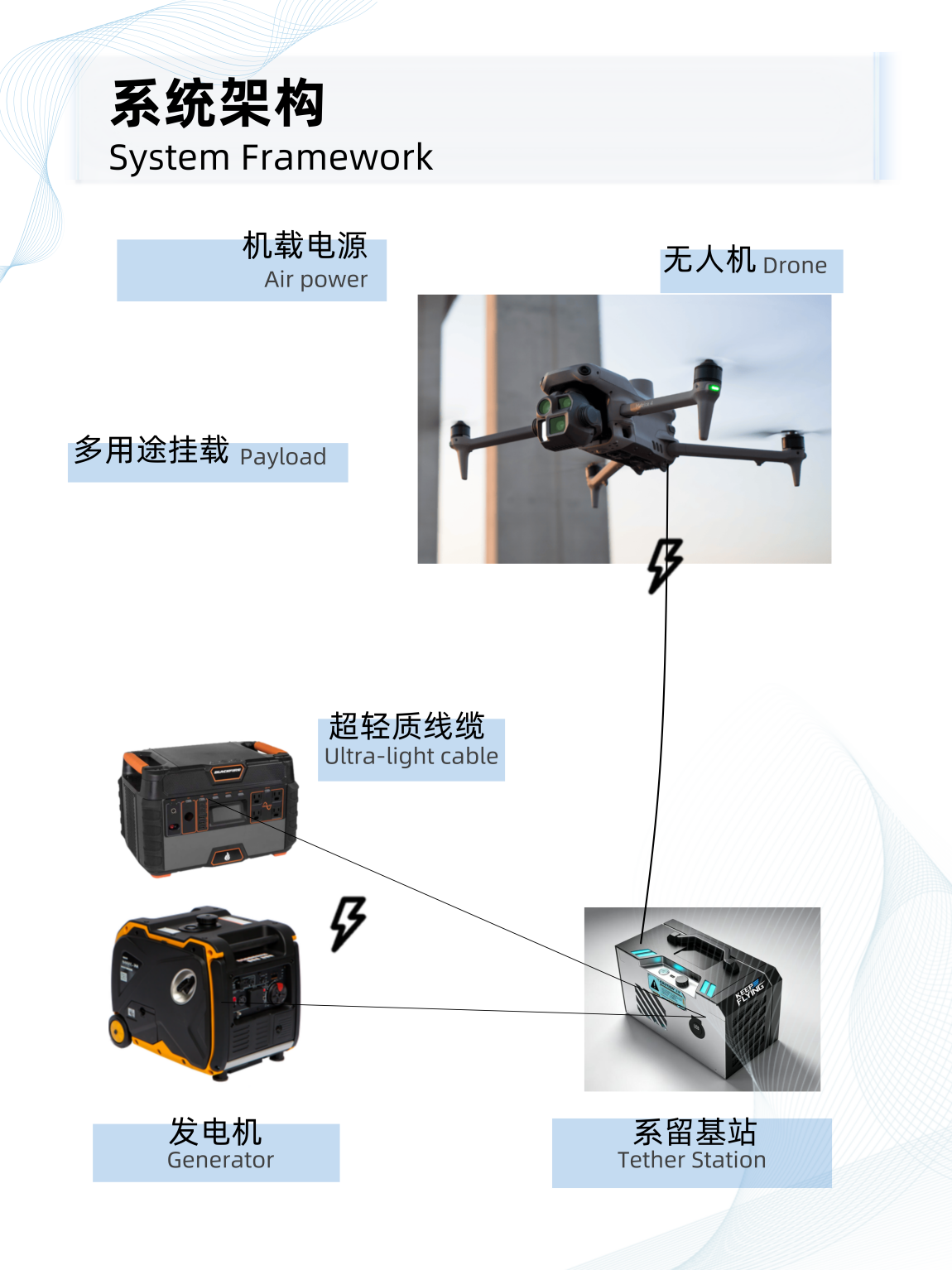

1. 主要构成
1. M4无人机（客户配置）
2. 600W机载电源
3. 220V系留供电及收放缆一体基站

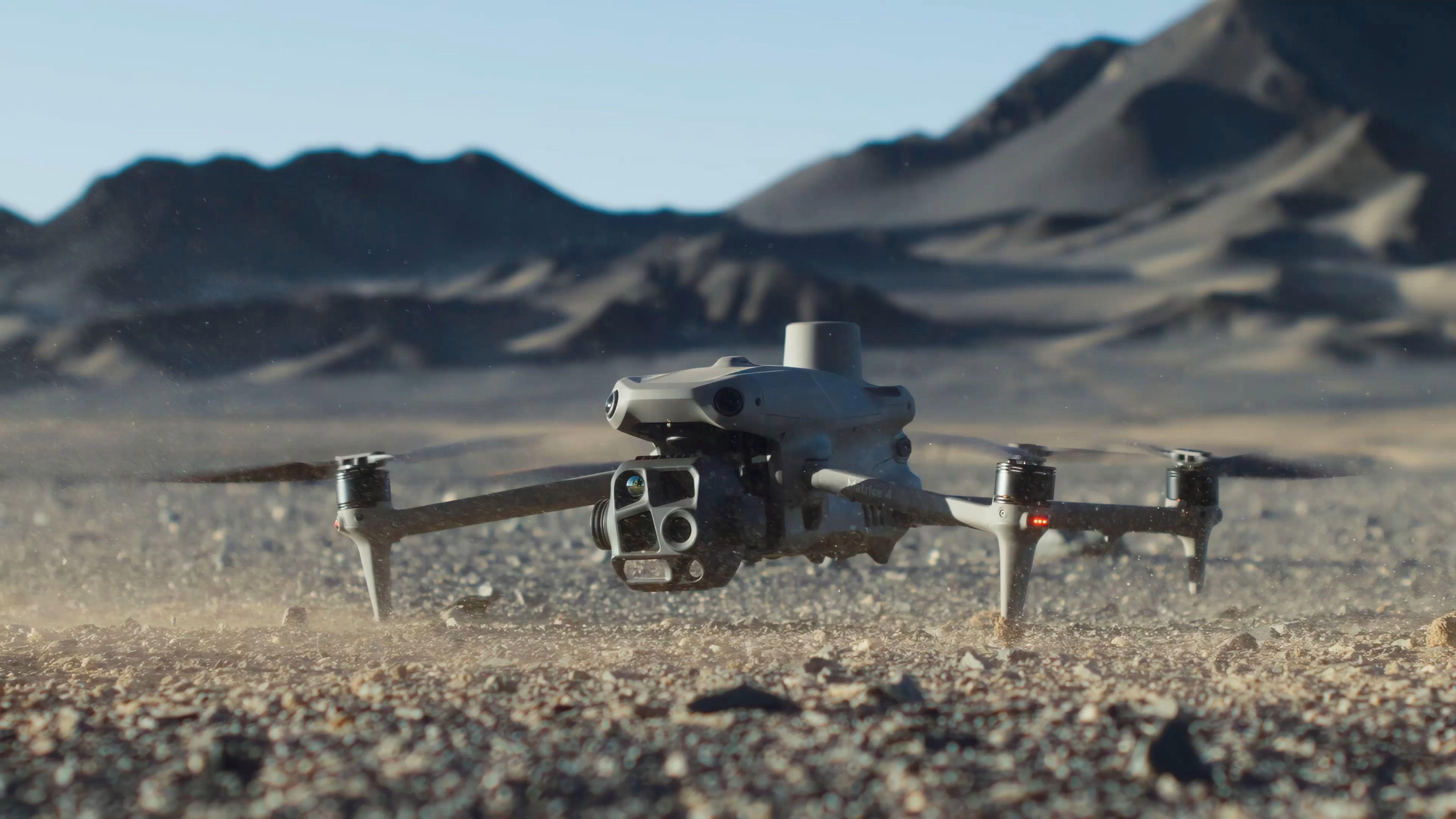

无人机 性能指标
参数 整机重量（含桨、不含电池）：1219 g 4轴设计 折叠尺寸：210 × 175 × 94 mm；展开：420 × 395 × 194 mm 防护等级：IP55 起飞海拔：6000 m 工作温度：‑20℃ ~ +50℃ 抗风：12 m/s 6级 有效载荷200g 飞行性能 无风续航：49 min 水平速度：普通挡 15 m/s；运动挡 21 m/s 上升：8 m/s；下降：6 m/s 图传：O4 Enterprise，国内 SRRC 版***大 12km 定位：GPS‑北斗‑Galileo，支持 D‑RTK3 厘米级定位 感知：全向双目视觉 + 底部红外避障，无 GNSS 可视觉返航 悬停精度：(RTK定位)垂直± 0.015m，水平(RTK定位) ±0.01m 起飞海拔高度≥6000m 智能飞行电池 15.4V，5000mAh，77Wh；可供备降飞行时间≥40分钟 遥控器信号有效距离（无干扰、无遮挡） FCC：25 公里 CE：12 公里 SRRC：12 公里 MIC：12 公里
|

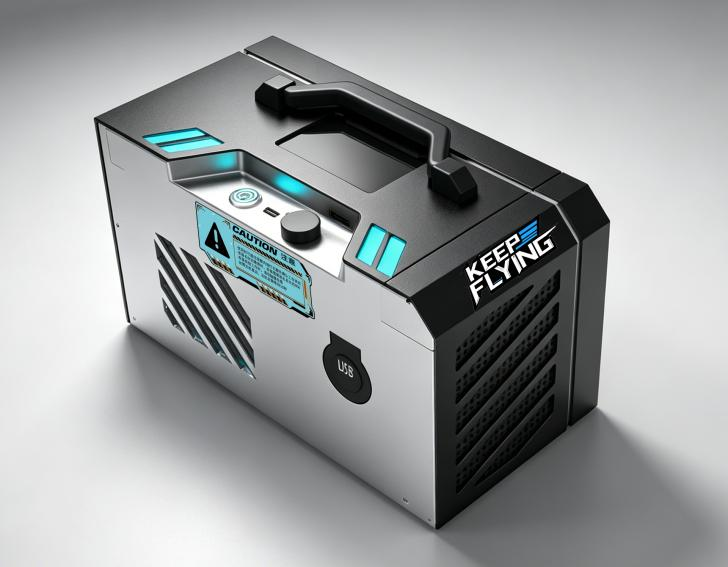

电系留基站 性能指标
项目 | 技术参数 | |
系留基站 | 输入电压 | AC 220±10%，兼容市电、移动电源，发电机等多种供电方式 |
输出功率 | 2200w | |
收线速度 | 0～2m/s | |
材质 | 航空铝合金 | |
保护 | 具备强弱电分离设计，具有输入欠压、输入过压、输出过压、输出过流、输出短路、输出过温保护功能； | |
线缆长度 | 标准配置：纯电荧光系留缆 长度可选：***大50m 耐反复收放次数≥1000次 | |
线缆重量 | 1.3kg/100m | |
尺寸 | L*W*H 37.3*19.7*25.7cm/＜9.6kg | |
功能 | 自动电压补偿，蓝牙监测与控制 | |
| ||
机载电源 性能指标

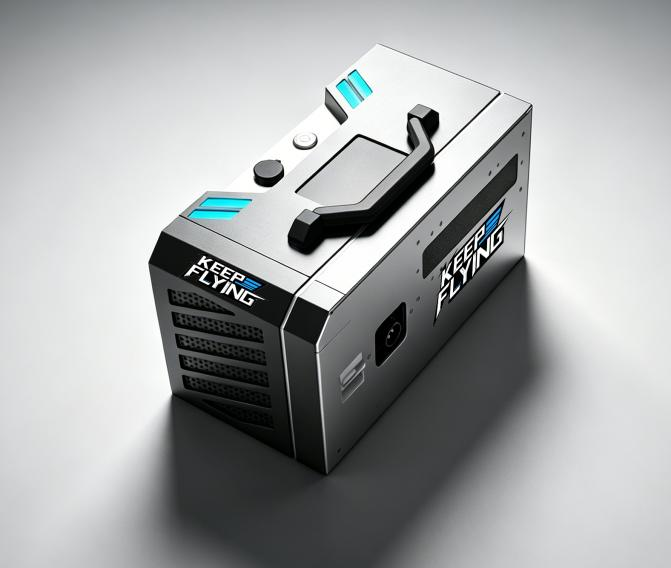

机载电源 | 参数 |
外部尺寸（含散热） | LxWxH: 188*43*45mm / 480g |
额定功率 | 600w |
额定输入电压 | 380VDC |
持续飞行时长 | 24小时（额定载荷，系留供电模式下） |
保护功能 | 输出电流大于38A，机载电源自动保护 |
断电保护功能 | 系留模式下，飞行器飞行过程中中断供电可正常飞行及降落 |

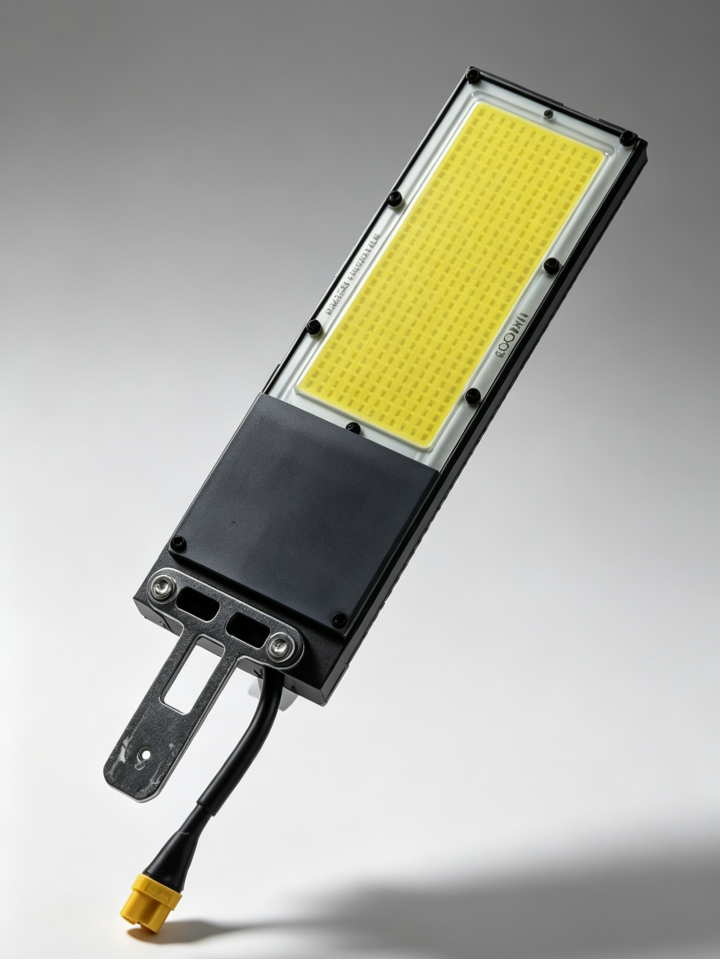

LED灯 性能指标
参数 | |
外部尺寸（含散热） | LxWxH: 110×22×40mm / 95g |
额定功率 | 600w /2根 |
额定输入电压 | 360-380VVDC |
光通量 | 85000lm |
照明角度 | 可 180° 调节 |
光源 / 色温 | COB / 6157K |
照明面积 | ≥8000平方米 |
安装结构 | CNC 支架 快拆插拔设计 |
使用原则
1.使用时，电源应保持******的通风、散热；模块单元的空气通道不应受到阻挡；
2.电源应在规格书中规定的环境条件下使用；
3.不得随意调节电源中的电位器；
4.不得在有挥发性气体或易燃环境下运转；
5.在任何情况下切勿卸下外盖或碰触内部零件；
6.为安全起见，切勿单独进行内部保修及零件更换；
7.电源使用时须安全绝缘，其任一面须与外面金属壳体有8mm以上安全距离；如果达不到8mm，需垫1mm厚度以上PVC片以加强绝缘；
8.在开机或使用过程中，发现冒烟或难闻气味，应立即关掉电源。
保修期限
本产品保修期为1年。在保修期间内，任何正常使用状况下之自然损坏，由本公司免费负责修护；
但若有下列任一情况者，则不在保修之列：
① 非经本公司允许，擅自进行维修而损坏；
② 任意加装或修改；
③ 不正确之操作或使用；
④ 环境条件异常，超过规格要求，致使损坏；
⑤ 人为蓄意之破坏；
⑥ 不可抗拒之天然灾害所造成之损坏。
维修范围
如果本电源在保修期内，因材质及制造技术上的错误而导致运行不正常，本公司将给予免费维修或更换。维修服务将包括各种劳力服务及任何必要的调整或更换零件等。
限制条款
1．如果您在寄回该产品时，无法按出厂产品一致包装且在运输中受损，则同样不予保修。
2．如果属于以下几点，本公司一概不负责任：
① 对于火灾、地震、暴动、战争、恐怖袭击、第三者的行为及其他事项等引起的损坏；
② 客户的故意或过失、误用、其他异常条件下的使用等引起的损坏；
③ 对于本产品的作用或使用产生的附随性损害[业务的中断，事业利益的损失（包括使用仪器的损失、更换任何设备、装置或服务所产生的成本，或贵客户的索赔要求）]；
④ 对于应用本说明书的内容以外的使用方法而产生的损害；
⑤ 无论在任何情况下，如操作、清洁或保修，请务必遵守第七项所规定之安全守则；若有违反，而造成超出原设计、制造之安全顾虑时，本公司将不予负责。
