产品描述
迈优威 · M400S
照明无人机解决方案
| |
系统型号：M400S
1. 核心功能：
- 为大疆M400无人机提供≥8小时单次连续供电能力，支持***大起飞重量20kg。

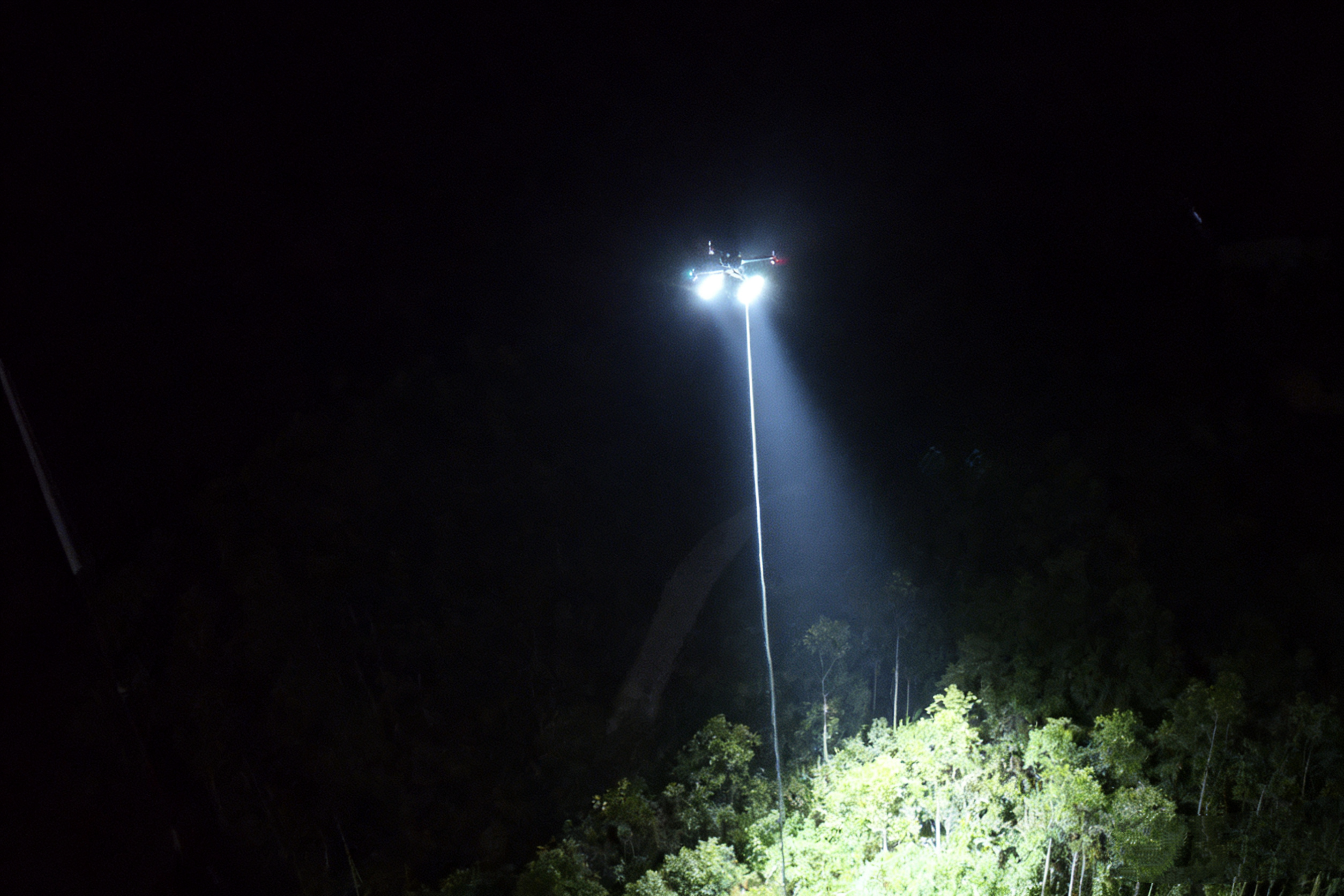

- 基于迈优威轻量照明系统，可执行60m高度（建议安全飞行高度）以内的应急照明作业。
- 支持照明功率1000W（无风/微风条件下，支持1500W照明功率）
- 空中电源IP55整机防水，无惧风雨。
- 系统故障率≤1次/百次飞行，支持断电保护与自动返航。
- 地面系留基站，标配80m系留缆，220V AC供电，具备便捷性和移动性。
- 整套系统部署时间不超过10分钟。
2. 产品配置
序号 | 名称 | 数量 | 单位 | 备注 |
1. | M400专用照明灯 | 1 | 套 | 标配1000W |
2. | M400S电系留系统 | 1 | 套 | |
3. | M400无人机 | 1 | 套 |
3. 电系留系统性能指标
l 系留基站
项目 | 技术参数 | |
系留基站 | 输入电压 | AC 220±10%，兼容市电、移动电源，发电机等多种供电方式 |
输出功率 | 3520w | |
收线速度 | 0～2m/s | |
材质 | 航空铝合金 | |
保护 | 具备强弱电分离设计，具有输入欠压、输入过压、输出过压、输出过流、输出短路、输出过温保护功能； | |
线缆长度 | 系缆长度标配80m，耐反复收放次数≥1000次 | |
线缆重量 | 1.8kg/100m | |
尺寸 | 45x32x30cm/18kg | |
功能 | 自动电压补偿，蓝牙监测与控制，设备无线远程管理，电量远程监测 | |
l 机载电源
项目 | 技术参数 | |
机载电源 | 输出功率 | 额定长航时3kw |
输出电压 | 适配M400供电系统，恒定稳压输出 电压波动低于±1% 具备输入过压、欠压保护功能和输出过压、过流、短路、过温保护功能 | |
保护功能 | 整体防护等级≥IP55，核心器件防护等级≥IP65 系留供电模式下，飞行器飞行过程中中断供电电源可正常飞行及降落 | |

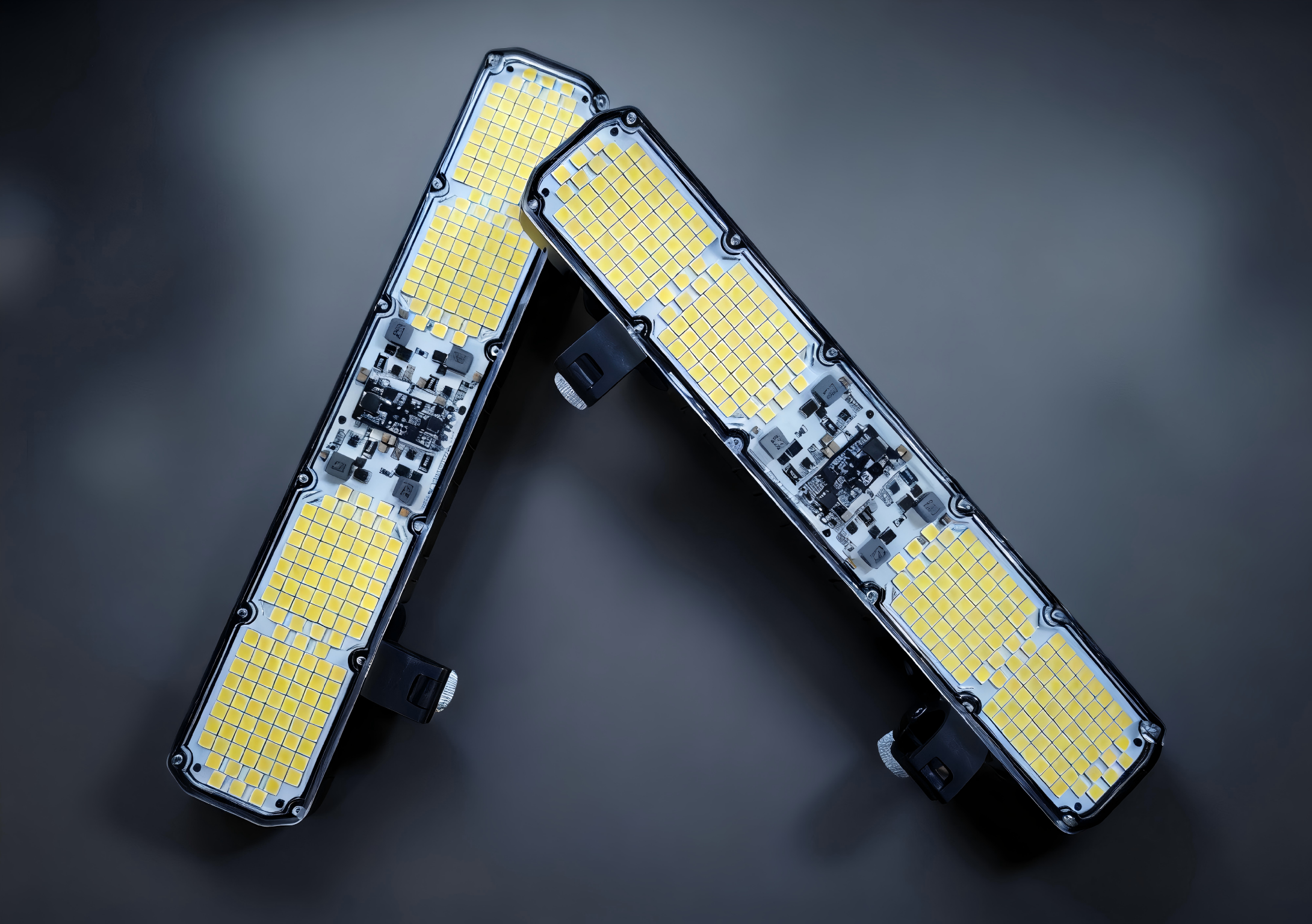

4. 照明系统性能指标
项目 | 参数 | |
照明系统标准配置 | 产品尺寸 | 300*86*44mm*2pc |
重量 | 500g*2pc | |
光通量 | 10万流明 | |
FOV | 120° | |
供电电压 | 45-60V | |
总功率 | 500W*2pc | |
工作温度 | -15℃~+50℃ | |
防护等级 | IP55 | |
| ||
5. 使用原则
1. 使用时，电源应保持良好的通风、散热；模块单元的空气通道不应受到阻挡；
2. 应在规格书中规定的环境条件下使用；
3. 不得在有挥发性气体或易燃环境下运转；
4. 在任何情况下切勿卸下外盖或碰触内部零件；
5. 为安全起见，切勿单独进行内部保修及零件更换；
6. 在开机或使用过程中，发现冒烟或难闻气味，应立即关掉电源。
6. 保修期限
本产品保修期为12个月。在保修期间内，任何正常使用状况下之自然损坏（非耗材类），由本公司免费负责修护；
但若有下列任一情况者，则不在保修之列：
1. 非经本公司允许，擅自进行维修而损坏；
2. 任意加装或修改；
3. 不正确之操作或使用；
4. 环境条件异常，超过规格要求，致使损坏；
5. 人为蓄意之破坏；
6. 不可抗拒之天然灾害所造成之损坏。
7. 易损耗件不在保修范围内，如系留基站的丝杆，线缆，面板旋钮，负重轮，详见清单
7. 维修范围
如果本电源在保修期内，因材质及制造技术上的错误而导致运行不正常，本公司将给予免费维修或更换。维修服务将包括各种劳力服务及任何必要的调整或更换零件等。
8. 限制条款
1. 如果您在寄回该产品时，无法按出厂产品一致包装且在运输中受损，则同样不予保修。
2. 如果属于以下几点，本公司一概不负责任：
① 对于火灾、地震、暴动、战争、恐怖袭击、第三者的行为及其他事项等引起的损坏；
② 客户的故意或过失、误用、其他异常条件下的使用等引起的损坏；
③ 对于本产品的作用或使用产生的附随性损害[业务的中断，事业利益的损失（包括使用仪器的损失、更换任何设备、装置或服务所产生的成本，或贵客户的索赔要求）]；
④ 对于应用本说明书的内容以外的使用方法而产生的损害；
⑤ 无论在任何情况下，如操作、清洁或保修，请务必遵守所规定之安全守则；若有违反，而造成超出原设计、制造之安全顾虑时，本公司将不予负责。
