产品描述
大疆FC100双系留消防无人机系统
|
|
| |
迈优威科技南京有限公司
2025年7月1日
产品简介

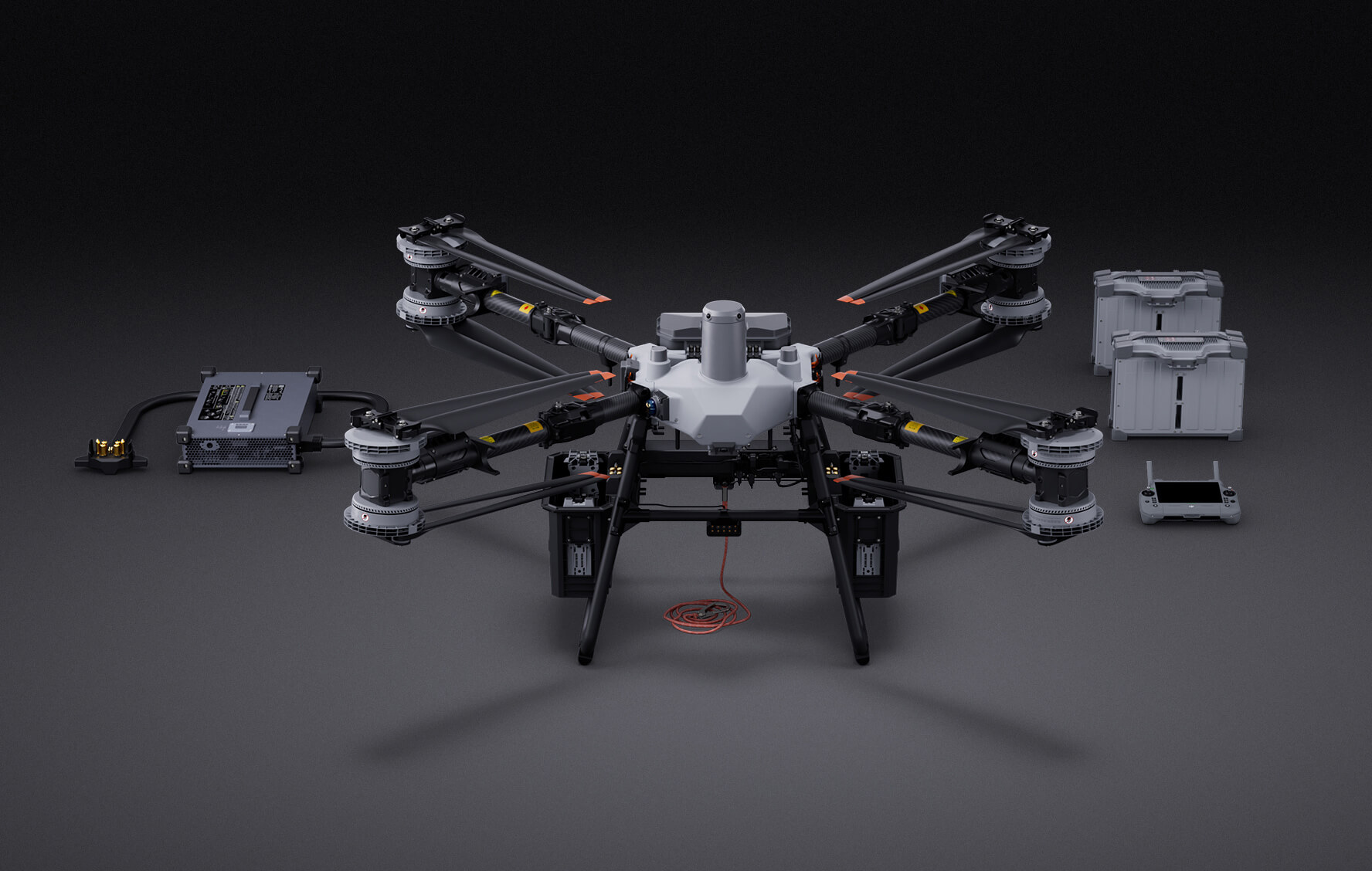

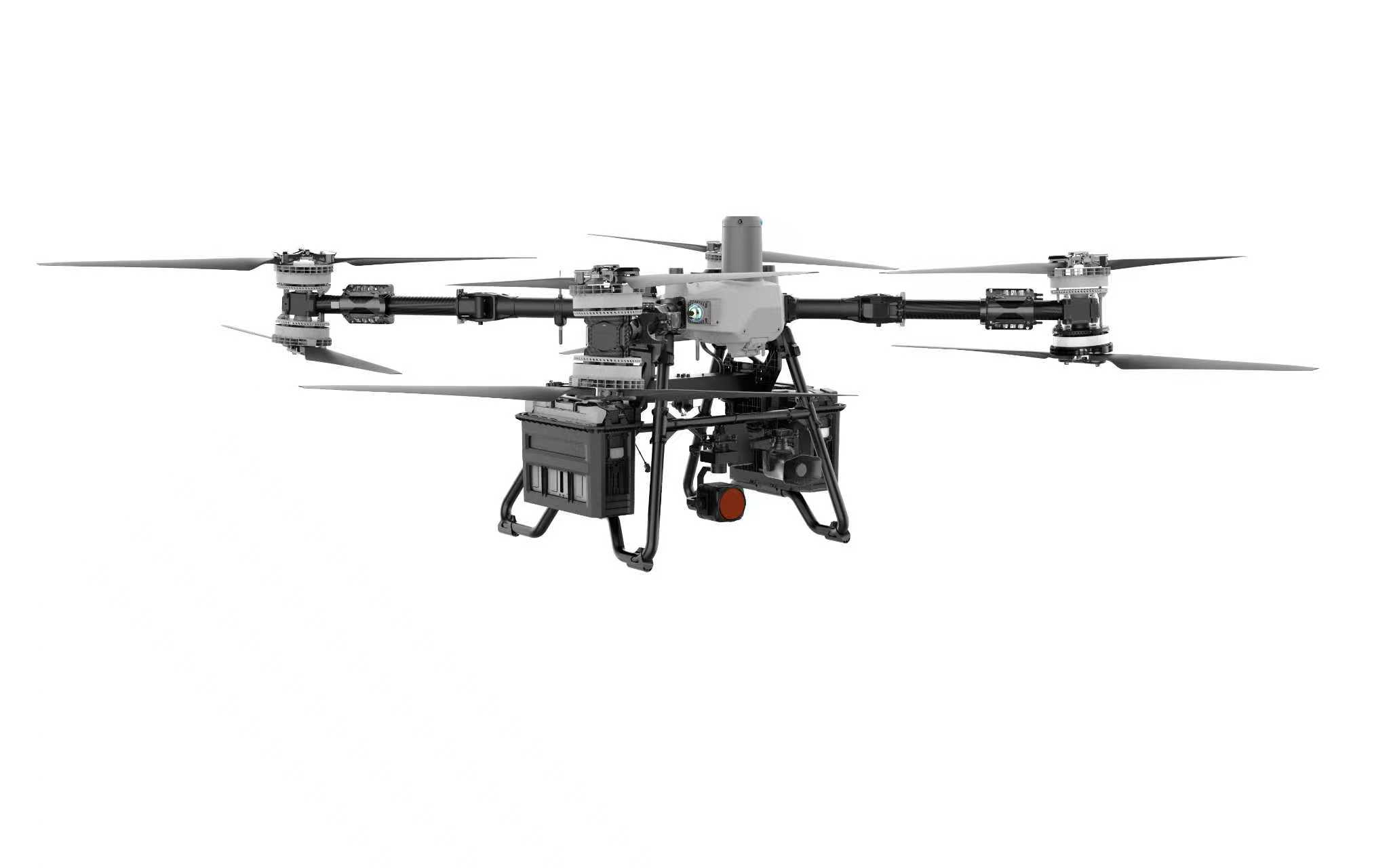

1. 大疆FC100运载机
构型: 4轴8桨多旋翼
***大载重: 双电模式下65公斤，单电模式下80公斤
***大飞行海拔高度: 6000米
***大飞行高度：1500米
工作环境温度: -20°C 至 45°C
防护等级: IP55
图传距离: 20公里，支持4G增强图传
***大抗风速度: 12米/秒

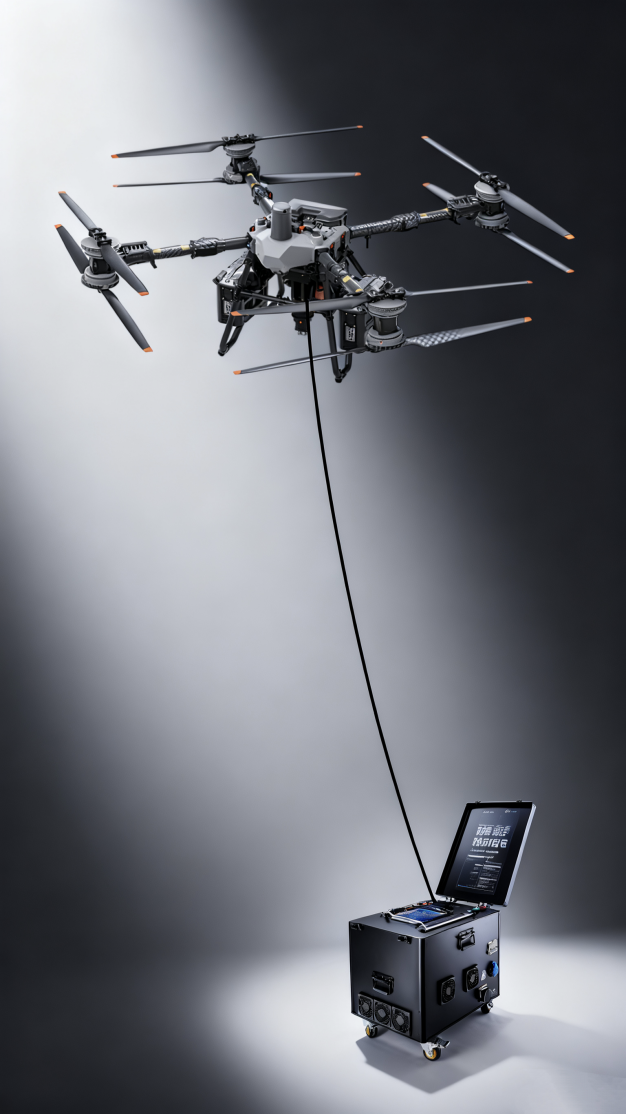

2. FC100专用系留地面站——长航时飞行
核心功能：
- 为FlyCart 100提供≥6小时单次连续供电能力，支持80kg载荷状态下全功率运行。
- 基于目前40mm口径消防水管，实现80m高度的消防喷水，160m高度的泡沫喷射。
- 系留系统总重量≤80kg，框架结构设计（含系留电缆、AC380V供电缆，仿生电源），便于快速部署。
- 空中仿生电源功率支持长时间满载30kw，支持***大滞空总重（MTOW）200kg。
- 空中仿生电源转换效率≥96%，电压稳定性偏离±1%。
- 电缆抗拉强度≥3000N，耐高温（消防场景≥300℃）、空中仿生电源IP68级核心防水。
- 系统故障率≤1次/百次飞行，支持断电保护与自动返航。
- 地面系留基站，支持***大160m系留缆，380V AC供电，30kw额定输出，40kw满载输出，具备便捷性和移动性。
- 整套系统部署时间，不超过10分钟。
产品配置
序号 | 名称 | 数量 | 单位 |
1. | 40kW系留箱（含系留线缆） | 1 | 套 |
2. | 全防水机载电源（仿原生电池设计） | 1 | 台 |
3. | 380V AC供电缆 | 1 | 根 |
4. | 各类挂载 | 1 | 套 |
产品外观图及介绍

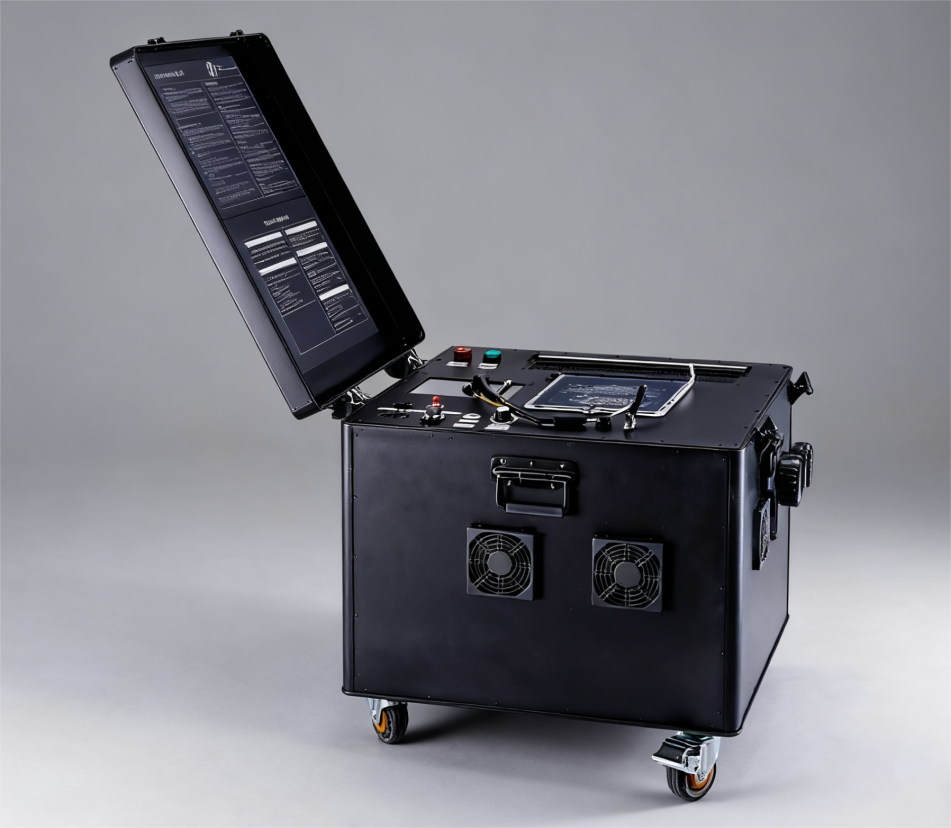

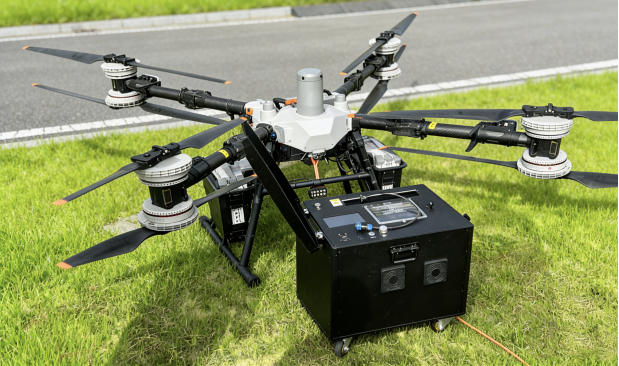

地面系留基站性能指标
项目 | 技术参数 | |
系留箱 | 输入电压 | AC 380±10%，三相供电，兼容市电、发电机等多种设备供电 |
输出电压 | 额定DC1000V | |
输出功率 | 额定30kw，Max.40kW | |
收线速度 | 0～2m/s可调节 | |
尺寸 | 长×宽×高：外部尺寸size 68.6x44.8x49.2cm | |
重量 | 60kg | |
材质 | 航空铝合金 | |
保护 | 具备强弱电分离设计，具有输入欠压、输入过压、输出过压、输出过流、输出短路、输出过温保护功能，蓝牙控制功能； | |
系留线缆 | 工作电流 | 额定30A，Max.35A |
抗拉强度 | ≥300kg 系缆破断拉力≥300kg | |
线缆长度 | 系缆长度***大160m，耐反复收放次数≥1000次 | |
耐压 | 输入输出耐压≥3000vdc，系缆绝缘层耐压≥3500vdc | |
线缆重量 | 4.8kg/100m | |

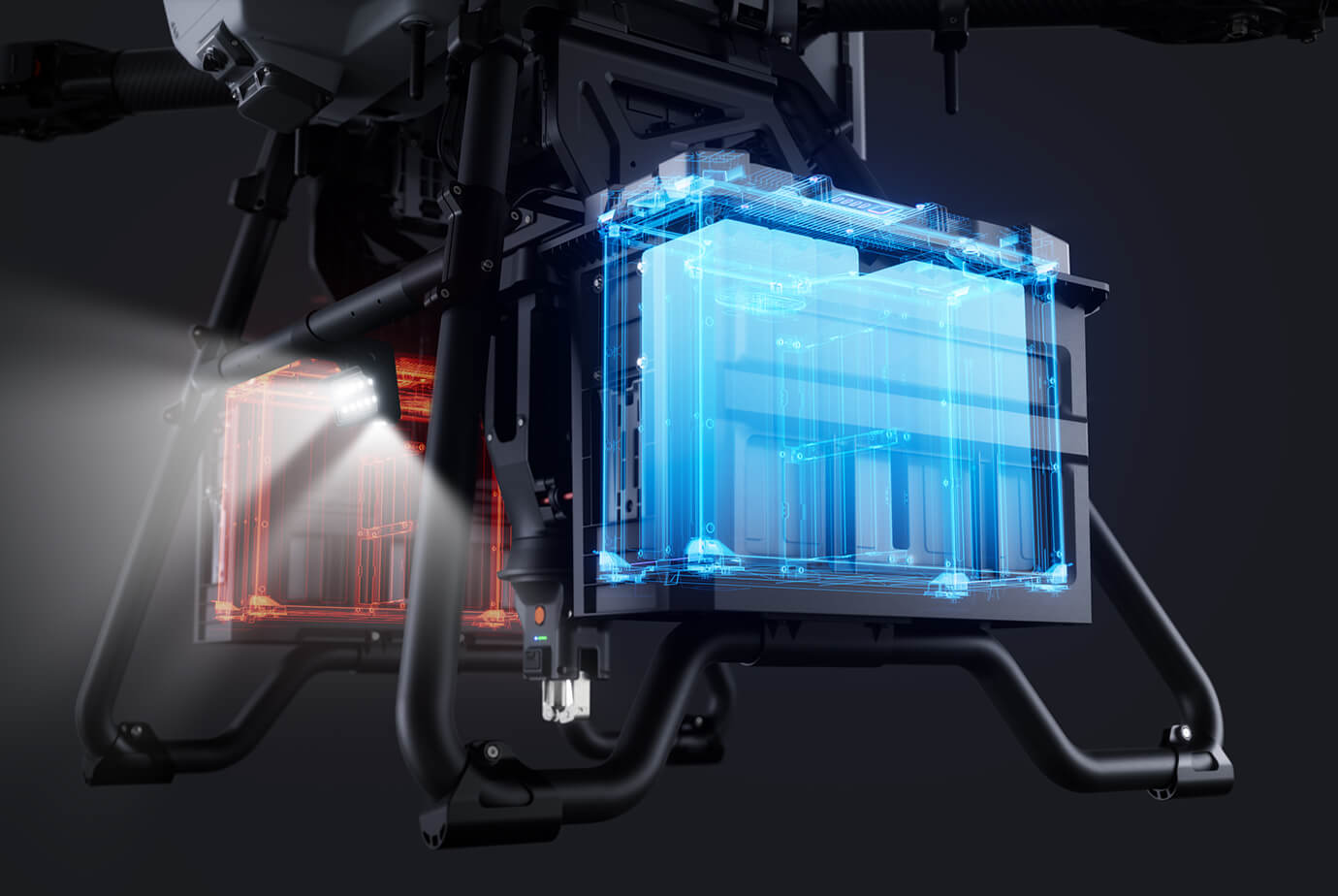

无人机电源详细参数
机载电源 | 输入电压 | DC 1000V |
输出电压 | DC 14S 58.8V 恒定稳压输出 电压波动低于±1% 具备输入过压、欠压保护功能和输出过压、过流、短路、过温保护功能 | |
输出功率 | 30kW（额定长时功率） 32kw（峰值功率） | |
尺寸 | 37×26×12cm | |
重量 | 14kg | |
安装方式 | 插拔安装 | |
保护功能 | 整体防护等级≥IP55，核心器件防护等级≥IP67 系留供电模式下，飞行器飞行过程中中断供电电源可正常飞行及降落 |
3. 消防挂载
产品名称 | 图片 | 参数 （ ⭐控标参数） |

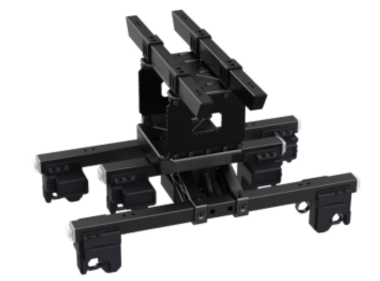

灭火弹抛投器 |
| 产品名称：机载灭火弹抛投设备 |

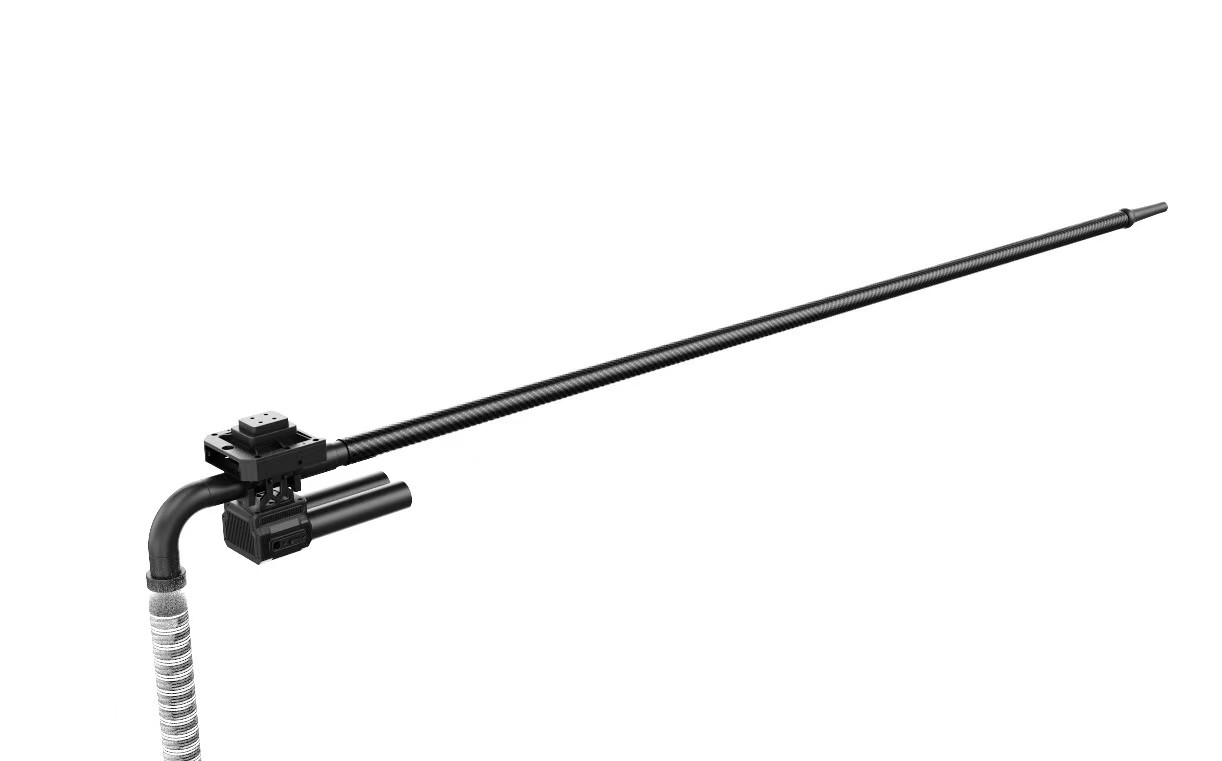

消防水带套装（40MM） |
| 产品名称：机载消防水带套装 |

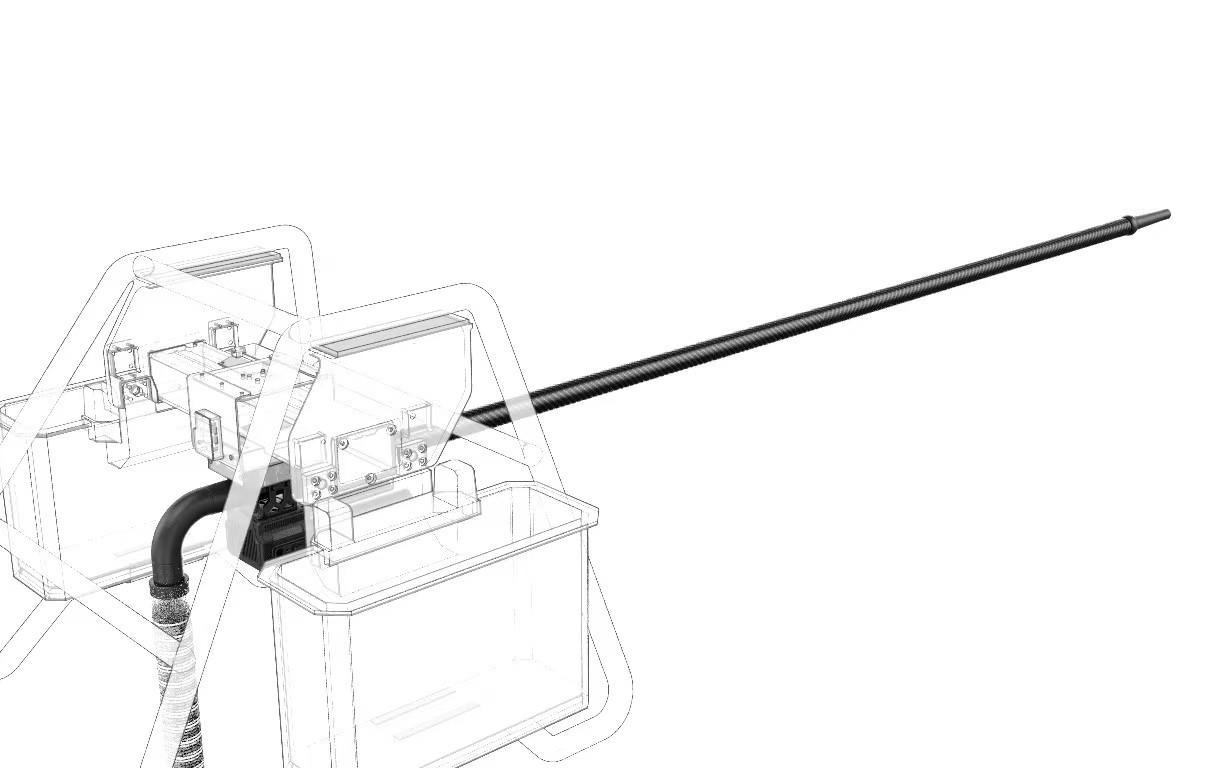

破窗水带二合一套装 |
| 产品名称：破窗水带二合一套装 |

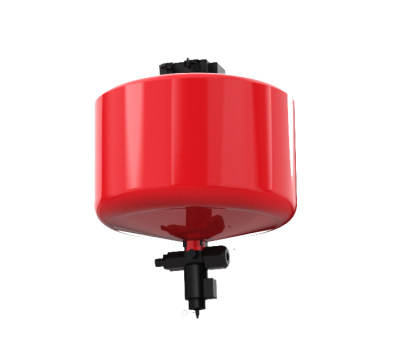

干粉灭火罐 |
| 产品名称：干粉灭火罐 |

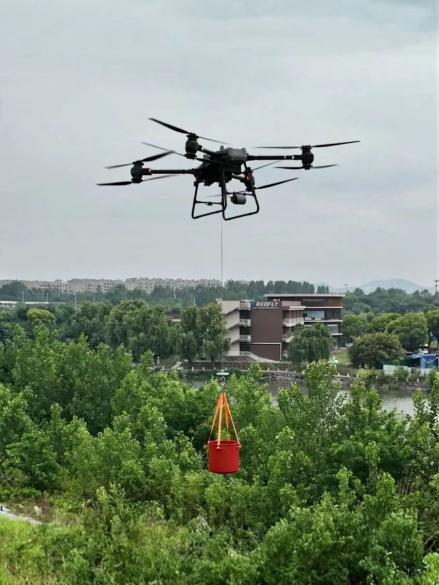

消防吊桶 |
| 直径：55CM(软体水桶可折叠，折叠后高度小于20cm) |
——更多应用挂载，持续加入——
4. 消防场景下的FC100系留系统详解
1. 核心技术
l 超高功率支持：系统采用30kW-200kg级系留方案，可支持80kg载荷状态下全功率长时间运行，并通过优化设计提供抗风冗余，全面保障飞行安全。
l 高压供电方案：地面基站采用成熟稳定的1000V DC高压输电技术，有效降低线缆损耗；支持380V工业供电、电车供电或发电机供电等多源输入，wm****适配野外复杂作业环境。配套电缆不仅具备≥3000N的抗拉强度，更针对消防场景优化耐高温性能（≥300℃），确保极端条件下的可靠性。
l 智能稳压技术：机载电源效率高达96%，稳压精度控制在±1%以内，充分保障无人机长时间悬停时的供电稳定性；搭配迈优威自研的动态电压补偿技术，进一步优化空中电源输入的稳定性，应对复杂工况。
2. 应用场景全新突破

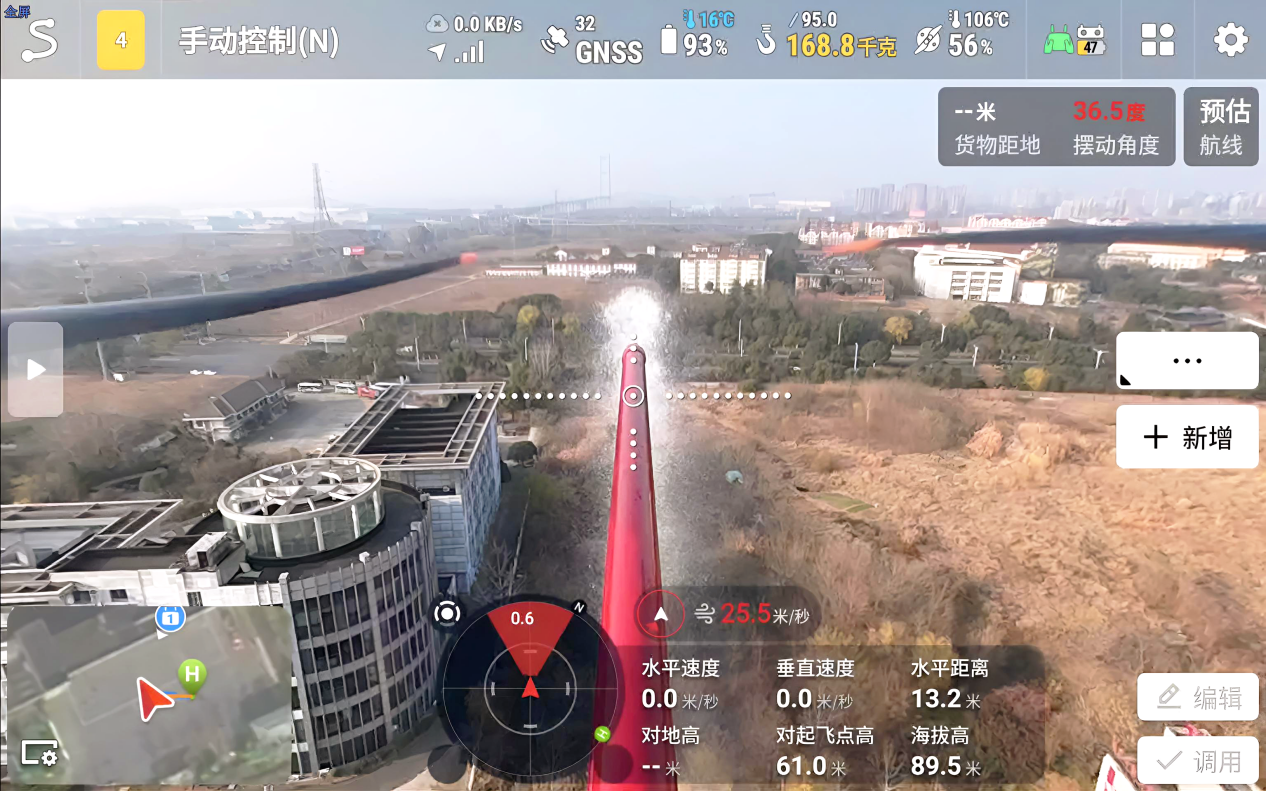

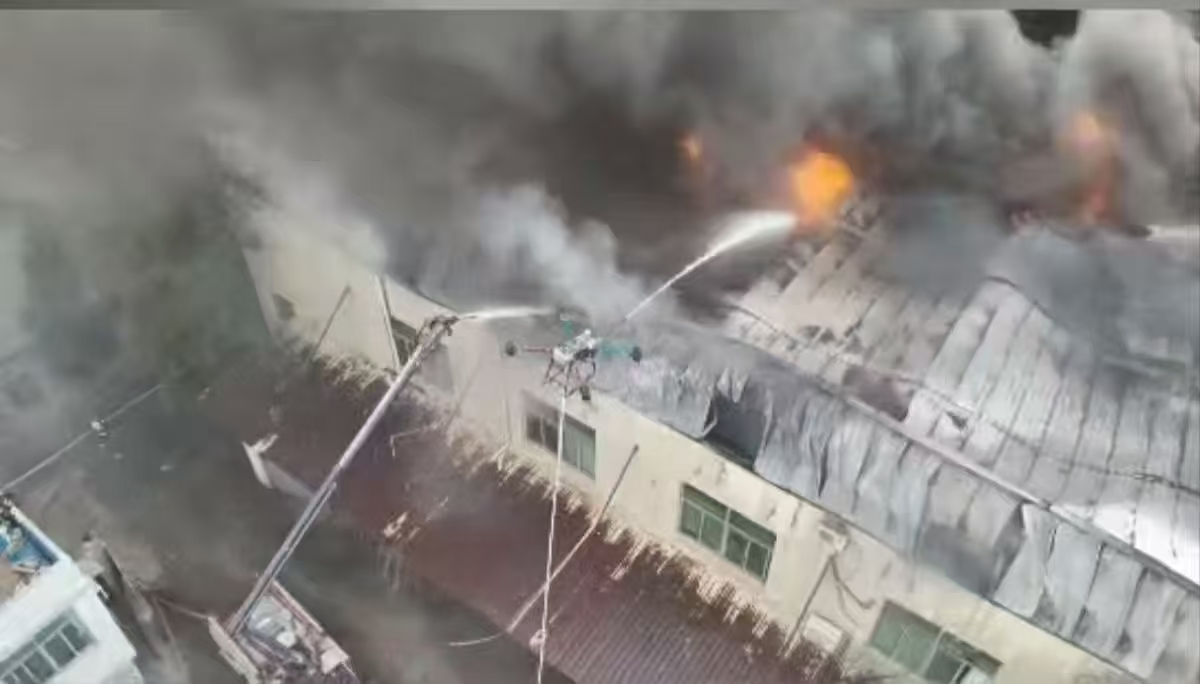

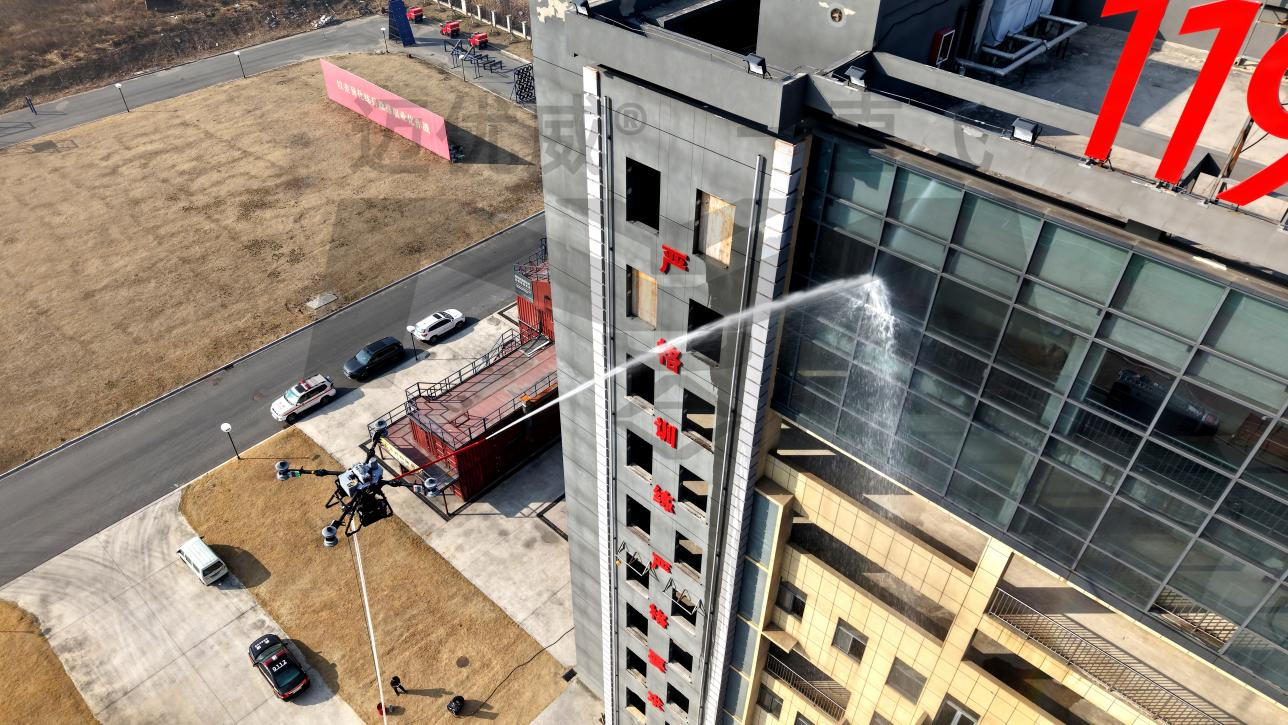

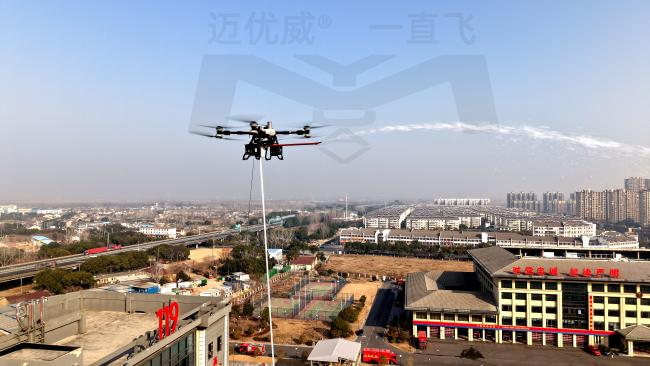

- 高层消防与清洗：结合消防喷***挂载，可实现40mm口径消防水管80m高度的消防喷水，160m高度的泡沫喷射
- 应急通信与救援：凭借强大的载荷能力，系统可搭载重型通信中继设备，在火场快速搭建临时通信基站，支持72小时不间断滞空作业，******突破传统无人机的续航瓶颈。
3. 系统优势三大亮点
l 快速部署：从启动到升空至160米高度仅需5分钟，wm****适配紧急任务的时效性需求。
l 模块设计：机载电源仅重14kg，基站整体重量控制在60kg以内，支持快速拆卸与组装，极大提升运输便利性。
l 裕量安全：系统集成自动电压补偿、断电无缝切换，失电报警，高度提示，IP67防水设计及降落伞应急系统等多重安全机制，全面降低作业风险。
