产品描述
产品规格书
系统型号：MP1000
系统名称：100kw 机载电源
版本：V01
日期：2025-2-22
产品图片和详细参数

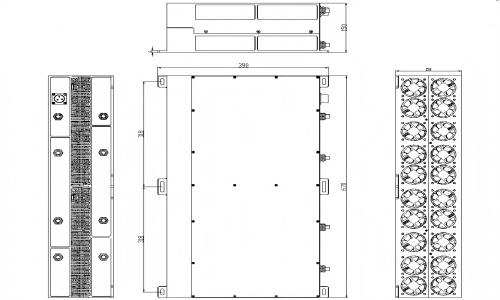

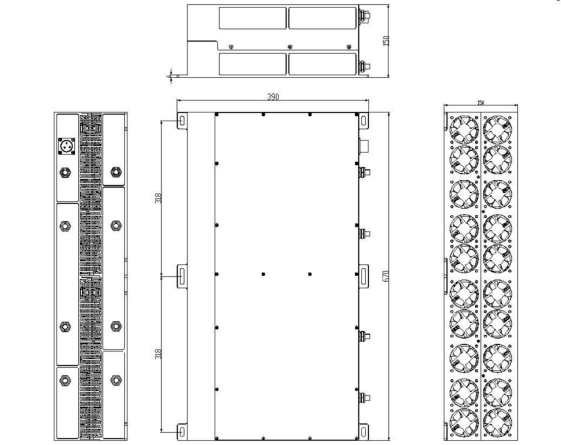

IP65 全防水超高压机载电源（长×宽 × 高 670×390×150mm）
基本参数
外部尺寸（含散热） | 670×390× 150mm(含风扇） |
重量 | 40kg |
外壳材质 | 航空铝合金 |
额定功率 | 100kw |
额定输入电压 | 2000Vdc |
额定输出 | 400Vdc |
保护功能 | 系留供电模式下，飞行器飞行过程中中断供电电 源可正常飞行及降落 |
详细参数
输入特性
序 号 | 项 目 | 技术要求 | 单 位 | 备 注 |
1 | 额定输入电压 | 2000 | Vdc | 满载工作 |
2 | 输入电压范围 | 1800-2000 | Vdc | 满载工作 |
3 | ***大输入电流 | ≤60 | A | V in=650Vdc |
4 | 空载输入电流 | ≤60 | A | V in=750Vdc |
输出特性
序 号 | 项 目 | 技术要求 | 单 位 | 备 注 |
1 | 额定输出电压 | 400 | Vdc | |
2 | 输出电流范围 | 0-250 | A | |
3 | 输出电压范围 | 398-402 | Vdc | |
4 |
输出纹波及噪音 |
≤2000mV |
/ | 输出端加并 0.1UF 薄膜电容 和 10UF 电解电 容各一个， 示波 器带宽设为 20MHz 进行测 量。 |
5 | 输出总功率 | 100000 | W | |
6 | 开关机过冲 | ±5 | % | 输出满载 |
7 | 效率 | ≥97 | % | V in=1930Vdc 满 载工作 |
8 | 输出容性负载 | 5000 | μF | 纯阻模式 |
9 | 输出电压上升时间 | ≤100 | ms | |
10 |
开机延时 |
≤3.5 |
S | 输入电压欠压恢 复点到输出电压 10%时间 |
保护特性
序 号 | 项 目 | 技术要求 | 单位 | 备 注 |
1 | 输入欠压保护 | 1700-1750 | Vdc | 输出关断 |
输入过压保护 | 2030-2060 | Vdc | 输出关断 | |
2 | 输出限流 | 260-290 | A | 恒流， 可恢复 |
3 | 过压保护 | 430-450 | Vdc | 恒压， 可恢复 |
4 | 过温保护 | 120 | ℃ | 内部温度 |
5 | 短路保护 | 有， 不损坏， 可长期短路， 可恢复 | ||
6 | 输出防反接 | 端子防呆 | ||
安规及 EMC 要求
序 号 | 项 目 | 标 准（或测试条件） | 备 注 | |
1 | 抗电 强度 | 输入对输出 | 3000Vdc/10mA/1min |
无飞弧、无击穿 |
输入对大地 | 2500Vdc/10mA/1min | |||
输出对大地 | 1050Vdc/5mA/1min | |||
2 | 绝缘 电阻 | 输入对输出 | ≥100MΩ@500Vdc | 环 境 温 度 为 28～30℃ , 相对 湿度为 90% |
输入对大地 | ≥100MΩ@500Vdc | |||
输出对大地 | ≥100MΩ@500Vdc | |||
3 | 电磁干扰（EMI）传导干 扰 | GB/T 17619； GB/T 18655 | 等级 3 | |
4 | 电磁敏感（EMS）尖峰电 压 | GB/T 17619； GB/T 18655 | ||
接口
输入采用连接器公头*1 路
Pin 1 | VIN- | 直流输入负 |
Pin 2 | V IN+ | 直流输入正 |
输出采用连接器母头*2 路并连
Pin 1 | Vo- | 输出负 |
Pin 2 | Vo+ | 输出正 |
Pin 3 | Vo- | 输出负 |
Pin 4 | Vo+ | 输出正 |
使用原则
1.使用时， 电源应保持良好的通风 、散热； 模块单元的空气通道不应受到阻挡； 2. 电源应在规格书中规定的环境条件下使用；
3.不得随意调节电源中的电位器；
4.不得在有挥发性气体或易燃环境下运转；
5.在任何情况下切勿卸下外盖或碰触内部零件；
6.为安全起见， 切勿单独进行内部保修及零件更换；
7. 电源使用时须安全绝缘， 其任一面须与外面金属壳体有 8mm 以上安全距离； 如果达不到 8mm， 需垫 1mm 厚度以上 PVC 片以加强绝缘；
8.在开机或使用过程中， 发现冒烟或难闻气味， 应立即关掉电源。
保修期限
本产品保修期为1年。在保修期间内，任何正常使用状况下之自然损坏，由本公司免费负责修护；
但若有下列任一情况者，则不在保修之列：
1. 非经本公司允许，擅自进行维修而损坏；
2. 任意加装或修改；
3. 不正确之操作或使用；
4. 环境条件异常，超过规格要求，致使损坏；
5. 人为蓄意之破坏；
6. 不可抗拒之天然灾害所造成之损坏。
维修范围
如果本电源在保修期内，因材质及制造技术上的错误而导致运行不正常，本公司将给予免费维修或更换。维修服务将包括各种劳力服务及任何必要的调整或更换零件等。
限制条款
1. 如果您在寄回该产品时，无法按出厂产品一致包装且在运输中受损，则同样不予保修。
2. 如果属于以下几点，本公司一概不负责任：
① 对于火灾、地震、暴动、战争、恐怖袭击、第三者的行为及其他事项等引起的损坏；
② 客户的故意或过失、误用、其他异常条件下的使用等引起的损坏；
③ 对于本产品的作用或使用产生的附随性损害[业务的中断，事业利益的损失（包括使用仪器的损失、更换任何设备、装置或服务所产生的成本，或贵客户的索赔要求）]；
④ 对于应用本说明书的内容以外的使用方法而产生的损害；
⑤ 无论在任何情况下，如操作、清洁或保修，请务必遵守第七项所规定之安全守则；若有违反，而造成超出原设计、制造之安全顾虑时，本公司将不予负责。
