1.

60kW系留箱（含系留线缆160m）

1

套

2.

45kW机载电源IP68防水

1

台

3.

380VAC供电缆

1

根

4.

起飞280kg无人机

1

套

客户提供

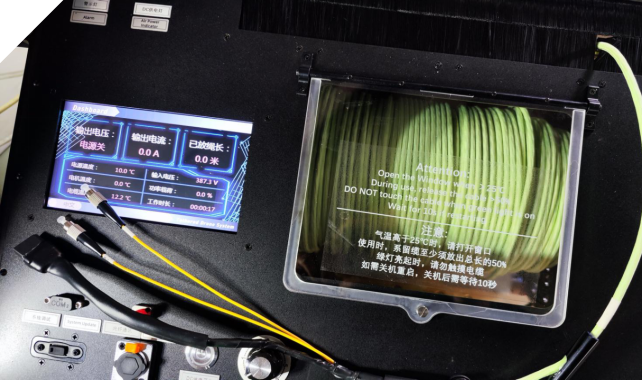

系留箱

输入电压

AC 380V±10%，三相四线制

输出电压

DC1350-1510VdcV自动电压补偿

输出功率

Max.60kW

收线速度

0～2m/s

尺寸

长×宽×高：外部尺寸size 68.6x44.8x68cm

重量

78kg（含系留线缆）

系留线缆

工作电流

Max.35A

抗拉强度

≥300kg

线缆参数

5.2kg/100m  直径7mm

线缆长度

Max.160m

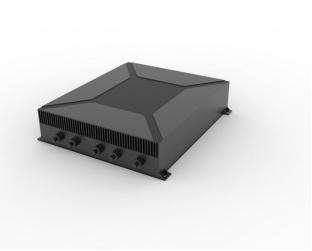

机载电源

输入电压

DC 1500V

输出电压

75-76VV DC

输出功率

45kW（额定长时功率）

尺寸

长×宽×高：390×335×150mm

重量

<18.5kg

安装方式

同无人机电池并联接入无人机

保护功能

系留供电模式下，飞行器飞行过程中中断供电电源可正常飞行及降落

电池包保护

有，可以吸收降落时的反向电动势，防止炸机

需要使用前充满电池包

接口定义：

Vin: 防水插头

Vout：散线 x 4组，端子根据客户要求定制

1

工作温度

-40～+55

℃

满载工作

2

相对湿度

10～95

%

无冷凝

3

大气压力

50K～106K

Pa

4

散热方式

内部风冷

/

1

储存温度

-45～+85

℃

超范围电源不工作

2

储存湿度

0～95

%

无冷凝

1

额定输入电压

1500

Vdc

满载工作

2

输入电压范围

1350-1510

Vdc

满载工作

3

***大输入电流

≤36

A

Vin=1350Vdc

4

空载输入电流

≤0.2

A

Vin=1500Vdc

1

额定输出电压

75.5

 Vdc

2

输出电流范围

0-596

A

3

输出电压范围

75-76

Vdc

4

稳压精度

±1

%

5

负载调整率

±1

%

6

输出纹波及噪音

≤1000mV

/

输出端加并0.1UF薄膜电容和10UF电解电容各一个，示波器带宽设为20MHz进行测量。

7

输出总功率

45000

W

8

开关机过冲

±5

%

输出满载

9

效率

典型值97

%

Vin=950Vdc，满载

10

输出容性负载

5000

μF

纯阻模式

11

输出电压上升时间

≤100

ms

12

开机延时

≤3

S

输入电压欠压恢复点到输出电压10%时间

1

输入欠压保护

1250-1290

Vdc

输出关断

2

输入过压保护

1530-1580

Vdc

输出关断

3

输出限流

610-630

A

恒流，可恢复

4

过压保护

额定+10%

Vdc

恒压，可恢复

5

过温保护

120

℃

内部温度

6

短路保护

有，可自恢复

1

抗电

强度

输入对输出

3000Vdc/10mA/1min

无飞弧、无击穿

输入对大地

2000Vdc/10mA/1min

输出对大地

1050Vdc/5mA/1min

2

绝缘

电阻

输入对输出

≥100MΩ@500Vdc

环境温度为28～30℃，相对湿度为90%

输入对大地

≥100MΩ@500Vdc

输出对大地

≥100MΩ@500Vdc

3

电磁干扰（EMI）传导干扰

GB/T 17619；GB/T 18655

等级3

4

电磁敏感（EMS）尖峰电压

GB/T 17619；GB/T 18655
