大载荷系留无人机

系统规格书

产品型号：  M16

版    本：  V03

日    期：  2024-7-20

1. 系统主要构成

1. 30kg净载荷无人机，双rtk

2. 系留供电一体基站，380V 输入63A国标电缆

3. 16kw机载稳压电源，额定长时间输出16kw

4. AC 380V工业电源（客户配置）

2. 迈优威系留无人机功能

1. 系统操作简单，稳定性高，用户只需操作无人机即可，可大大提高作业效率和安全性

2. 基站产品集成化设计，牢固可靠，******结构设计，防撞防震

3. 基站内供电模块采用隔离电路设计，确保高压输电安全

4. 基站采用国标的750V或1000Vdc方案, 成熟可靠

5. 机载电源采用超精密稳压电路方案，宽范围输入、恒定稳压输出，稳压精度远高于行业水平

6. 机载电源采用无人机下挂载安装、即插即用支持冷热启动、断电无缝切换机身电池

7. 机载电源持续稳定供电，可长期额定功率带载，不降额，不烧机

8. 机载电源利用电池包实现反向电动势的吸收，确保飞行安全

3. 产品图片和详细参数

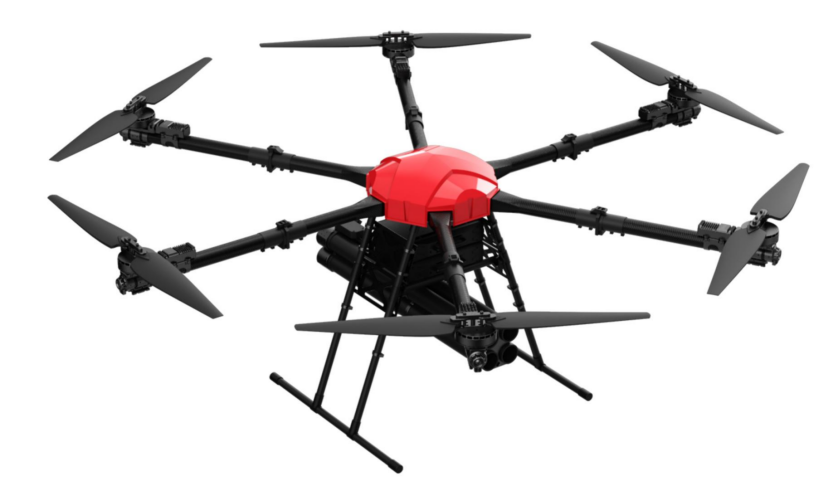

1. 无人机

型号    MH30pro

产品材质   碳纤维+航空铝合金

旋翼数量   6旋翼

轴距    ≤2200（±20）

展开尺寸（mm） 1780*2070*800mm

折叠尺寸（mm） 1000*1250*800mm

空机自重   ≤28.5KG（不含电池重量）

***大载荷   ≤40KG

***大起飞重量  ≤97KG

***大飞行速度  ≤15m/s

***大上升速度  ≤5m/s

***大下降速度  ≤4m/s

***大起飞海拔  4000m

空载续航   60min

载重续航   30min（30kg）

定位系统   RTK+GPS定位（支持单北斗模式）

动力系统   有效FOC动力

螺旋桨尺寸  42寸碳纤折叠桨

动力电池   14S 30000mAh*4

充电器   智能超级快充

遥控器   7寸工业触摸屏+眼光可视屏

遥控距离   5-20KM(地对空，通视)

防护等级   IP45

安全风速   ≤7级

工作温度   -20℃至50℃

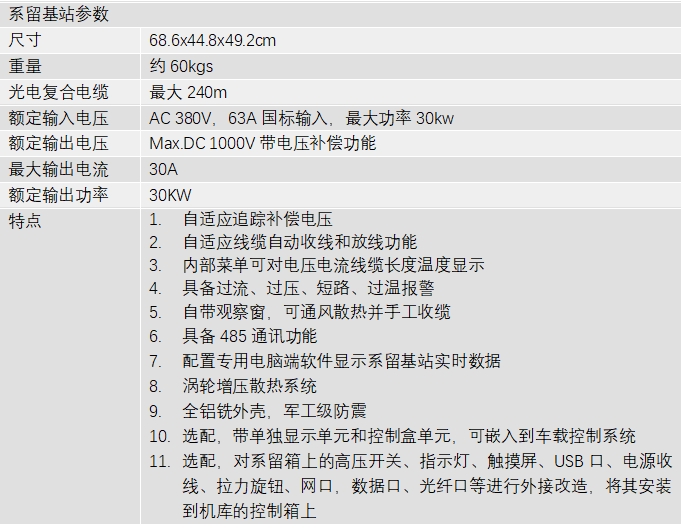

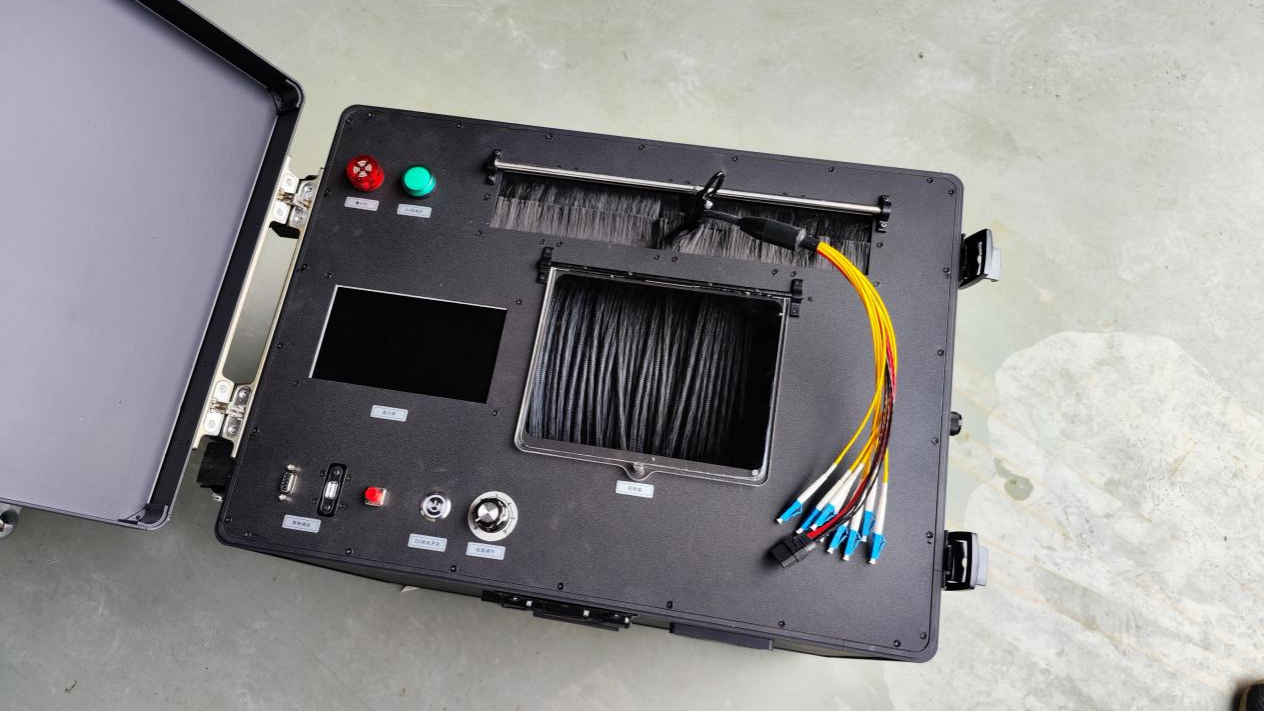

2. 系留供电一体基站（普通版或车载机库版）

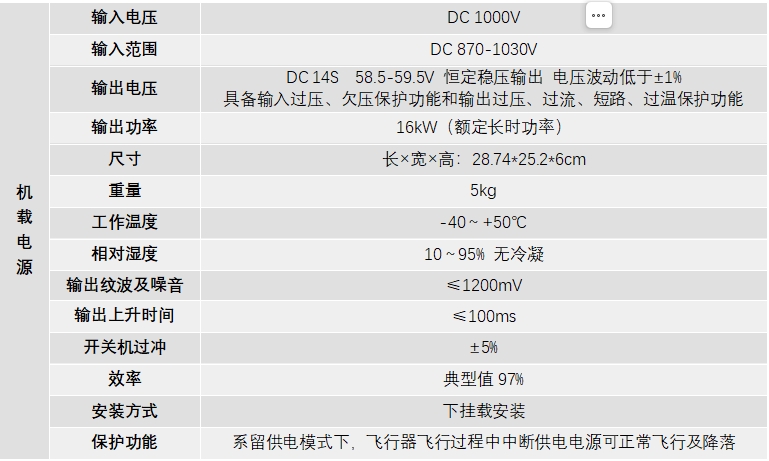

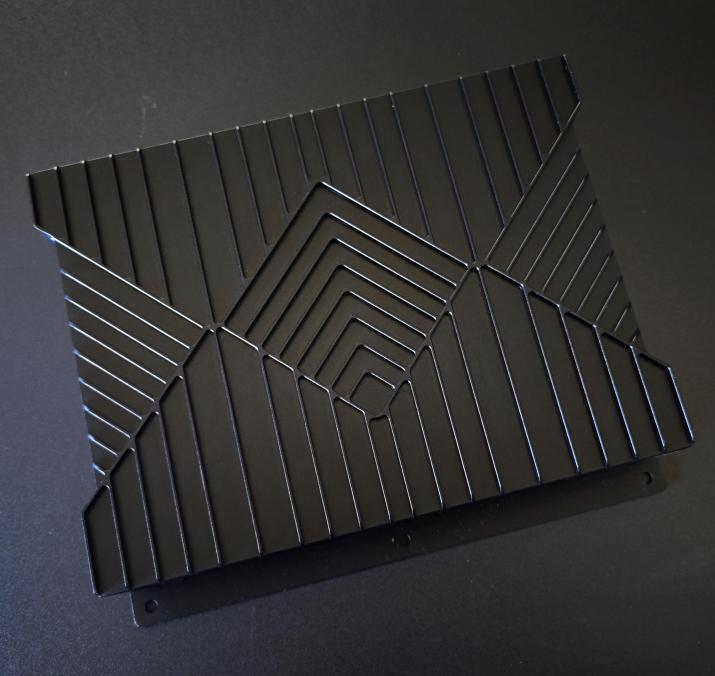

3. 机载稳压电源

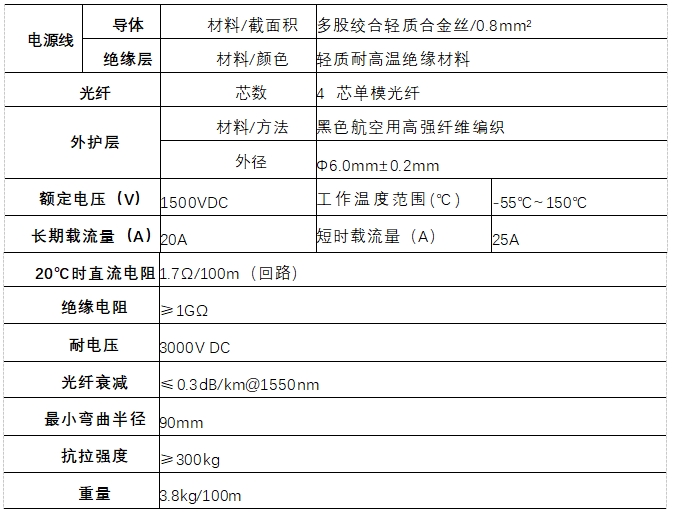

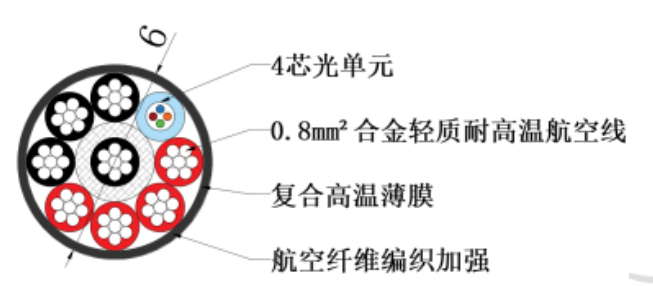

4. 航空专用轻质电缆

4. 使用原则

1.使用时，电源应保持******的通风、散热；模块单元的空气通道不应受到阻挡；

2.电源应在规格书中规定的环境条件下使用；

3.不得随意调节电源中的电位器；

4.不得在有挥发性气体或易燃环境下运转；

5.在任何情况下切勿卸下外盖或碰触内部零件；

6.为安全起见，切勿单独进行内部保修及零件更换；

7.电源使用时须安全绝缘，其任一面须与外面金属壳体有8mm以上安全距离；如果达不到8mm，需垫1mm厚度以上PVC片以加强绝缘；

8.在开机或使用过程中，发现冒烟或难闻气味，应立即关掉电源。

5. 保修期限

本产品保修期为1年。在保修期间内，任何正常使用状况下之自然损坏，由本公司免费负责修护；

但若有下列任一情况者，则不在保修之列：

① 非经本公司允许，擅自进行维修而损坏；

② 任意加装或修改；

③ 不正确之操作或使用；

④ 环境条件异常，超过规格要求，致使损坏；

⑤ 人为蓄意之破坏；

⑥ 不可抗拒之天然灾害所造成之损坏。

6. 维修范围

如果本电源在保修期内，因材质及制造技术上的错误而导致运行不正常，本公司将给予免费维修或更换。维修服务将包括各种劳力服务及任何必要的调整或更换零件等。

7. 限制条款

   1．如果您在寄回该产品时，无法按出厂产品一致包装且在运输中受损，则同样不予保修。

   2．如果属于以下几点，本公司一概不负责任：

① 对于火灾、地震、暴动、战争、恐怖袭击、第三者的行为及其他事项等引起的损坏；

② 客户的故意或过失、误用、其他异常条件下的使用等引起的损坏；

③ 对于本产品的作用或使用产生的附随性损害[业务的中断，事业利益的损失（包括使用仪器的损失、更换任何设备、装置或服务所产生的成本，或贵客户的索赔要求）]；

④ 对于应用本说明书的内容以外的使用方法而产生的损害；

⑤ 无论在任何情况下，如操作、清洁或保修，请务必遵守第七项所规定之安全守则；若有违反，而造成超出原设计、制造之安全顾虑时，本公司将不予负责。
