15公斤净荷载150米系留无人机方案（迈优威系留）

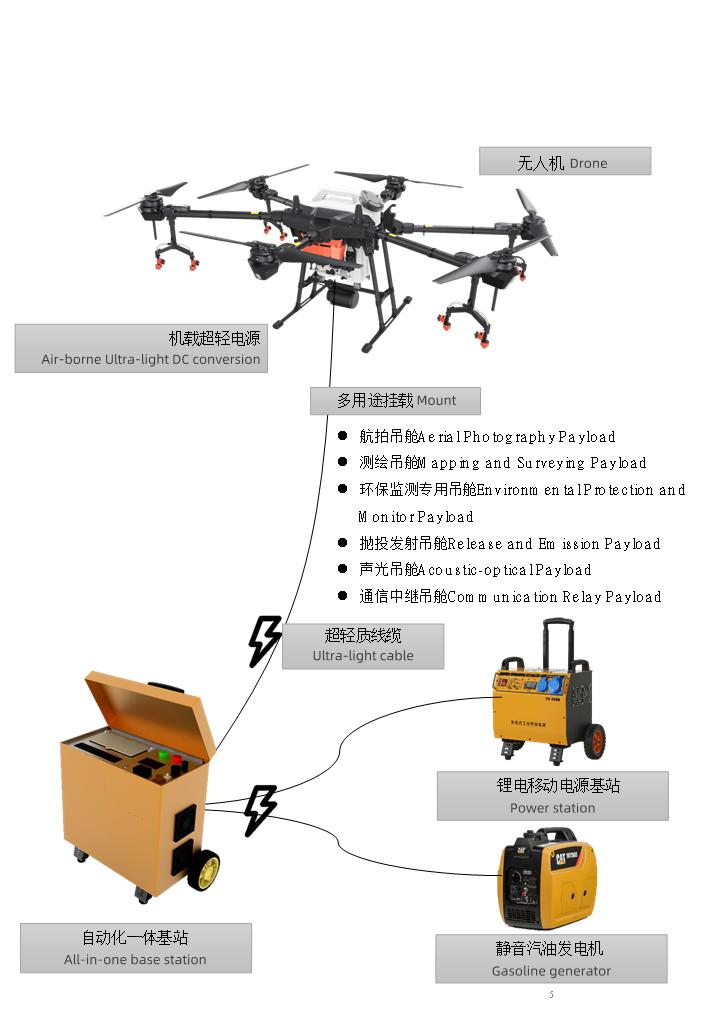

系统主要构成
1. 系缆供电一体基站
2. 5kw机载稳压电源
3. 15kg级12S无人机
4. AC 220V工业电源（客户配置）
产品图片和详细参数

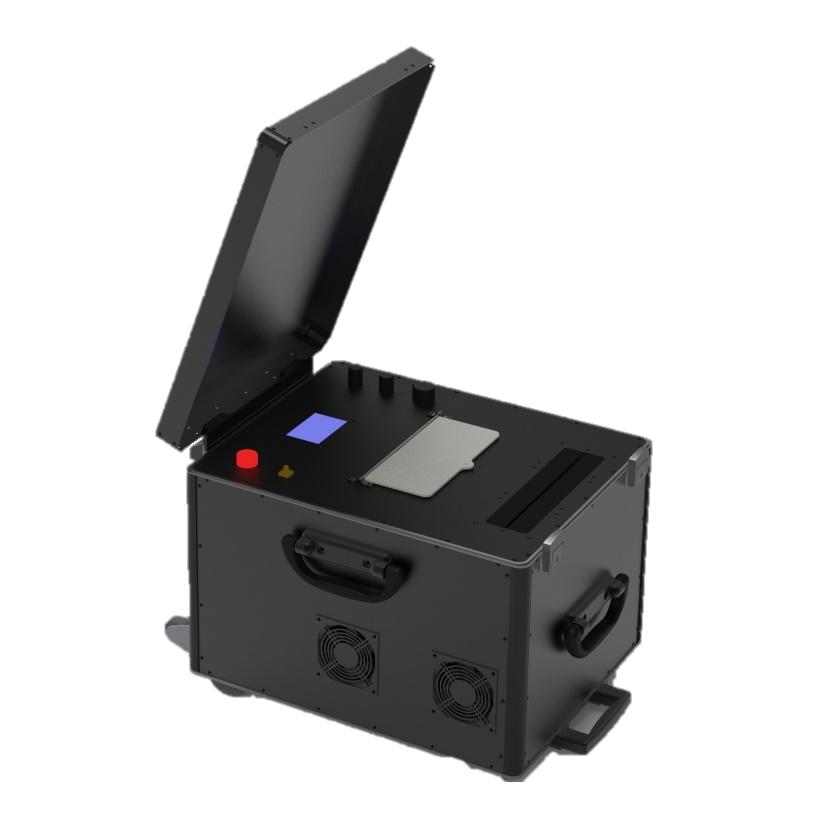

1. 系缆供电一体基站
功能参数配置
系缆供电一体基站 | |
尺寸 | 60x45x38cm 外径尺寸outer size |
重量 | 约45kgs |
电复合电缆 | ***大150m |
额定输入电压 | AC 220V 大功率工业电源，实际输出功率不低于6kw |
额定输出电压 | DC 400V~420V带电压补偿功能 |
***大输出电流 | 15.6A |
额定输出功率 | 5.6KW |
特点 | ※ 电源启动一键启动，高低压隔离设计，自动补偿电压 |
2. 机载稳压电源
功能参数配置
材质 | 航空铝镁合金 |
尺寸 | 220×150×67mm |
重量 | 1.8kgs |
安装方式 | 顶部和底部预留安装孔位，可舱内安装或舱外吊装 |
额定输出电流 | 100A |
额定输出电压 | DC 50V （12S）稳压输出 |
额定输入电压 | DC 330-420V |
持续飞行时长 | 24小时（额定载荷，系留供电模式下） |
保护功能 | 系留供电模式下，飞行器飞行过程中断供电电源可正常飞行及降落 |
特点 | ※ 快速动态响应，体积小、质量轻，外形设计美观 |
3. 15kg净载荷无人机（带降落伞）
长续航、大载重、远航程、高可靠六旋翼无人飞行平台。采用碳纤维与铝合金复合结构设计，集成三冗余高可靠飞控系统、有效能动力系统、大带宽图数一体数据链。
※ 主要特点
1. l机臂可伞状折叠，携带方便，可迅速展开、撤收；
2. l旋翼采用可快拆式设计；布局为六旋翼；
3. l起落架采用可收放式设计，不会对任务载荷的工作产生遮挡；
4. l轴距1200mm；***大起飞重量25kg，***大载荷15kg；
5. l环境适应性强，可在风速不大于 15m/s 或中雨天气条件下飞行；
6. l组合导航系统采用三冗余设计（IMU、气压计、地磁传感器、惯导计算机）；
7. l配备双天线四系统八频RTK 系统，可输出高精度定位信息与航向信息，与配备的单点GNSS 模块及地磁传感器互为冗余；
8. l配备前向毫米波雷达避障系统，可全天候感知至少60 米前向范围内的障碍物；
9. l遥控遥测及图像传输距离***远可达17km( 无遮挡、无干扰 )；
10. l配备快拆载荷接口，可适配多种型号的载荷设备，如复合传感器吊舱、航测相机、 激光雷达、喊话器、抛投器等；
11. l可实时回传1080P 视频（需要选配合适的视频任务载荷）；
12. l可支持视频回传到指挥中心（需要选配合适的视频任务载荷）；
13. l配备免像控差分系统，采用多源融合定位算法，可提供不低于500Hz 的高精度定位数据，可实现 1:500 免像控航测作业。

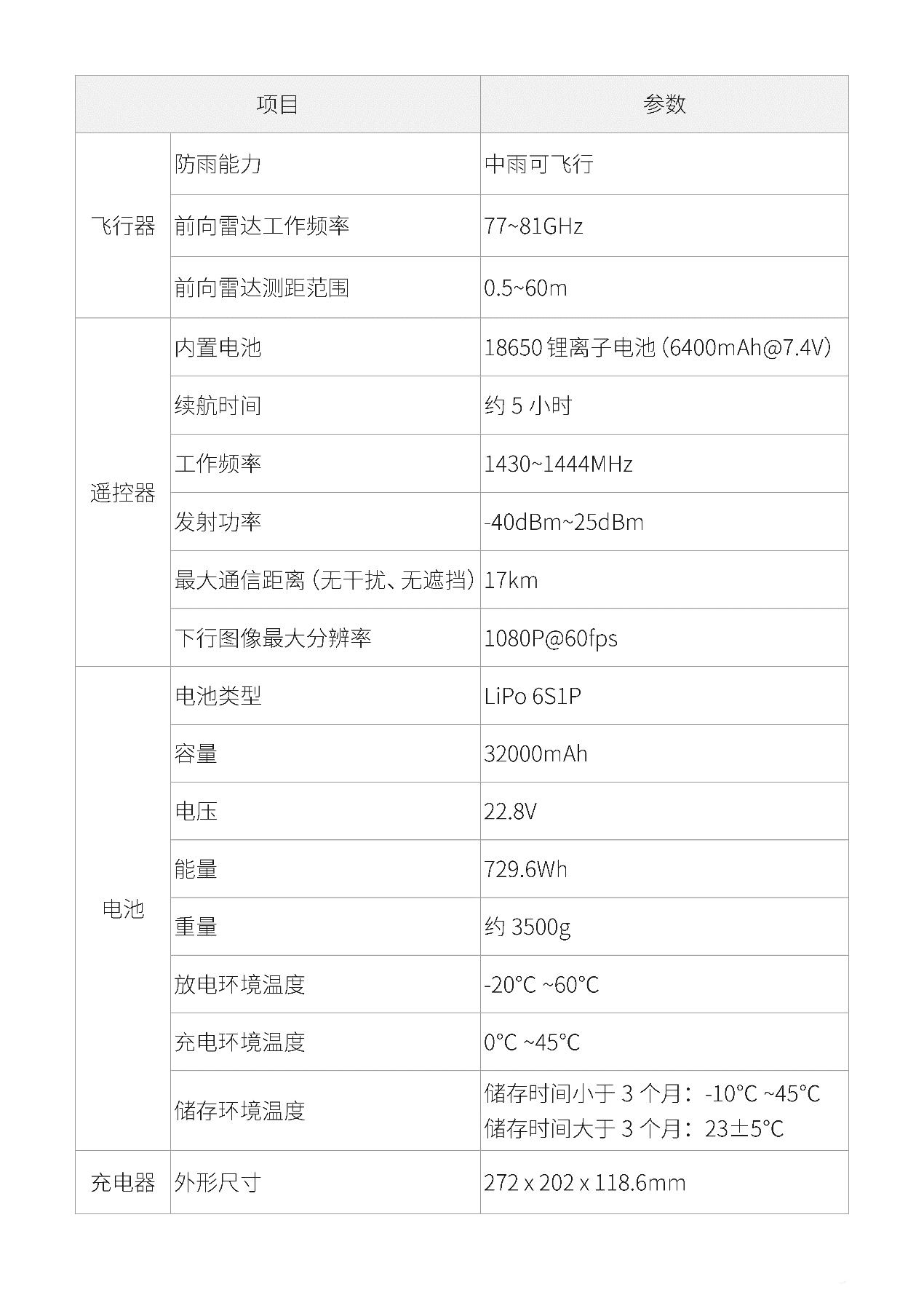

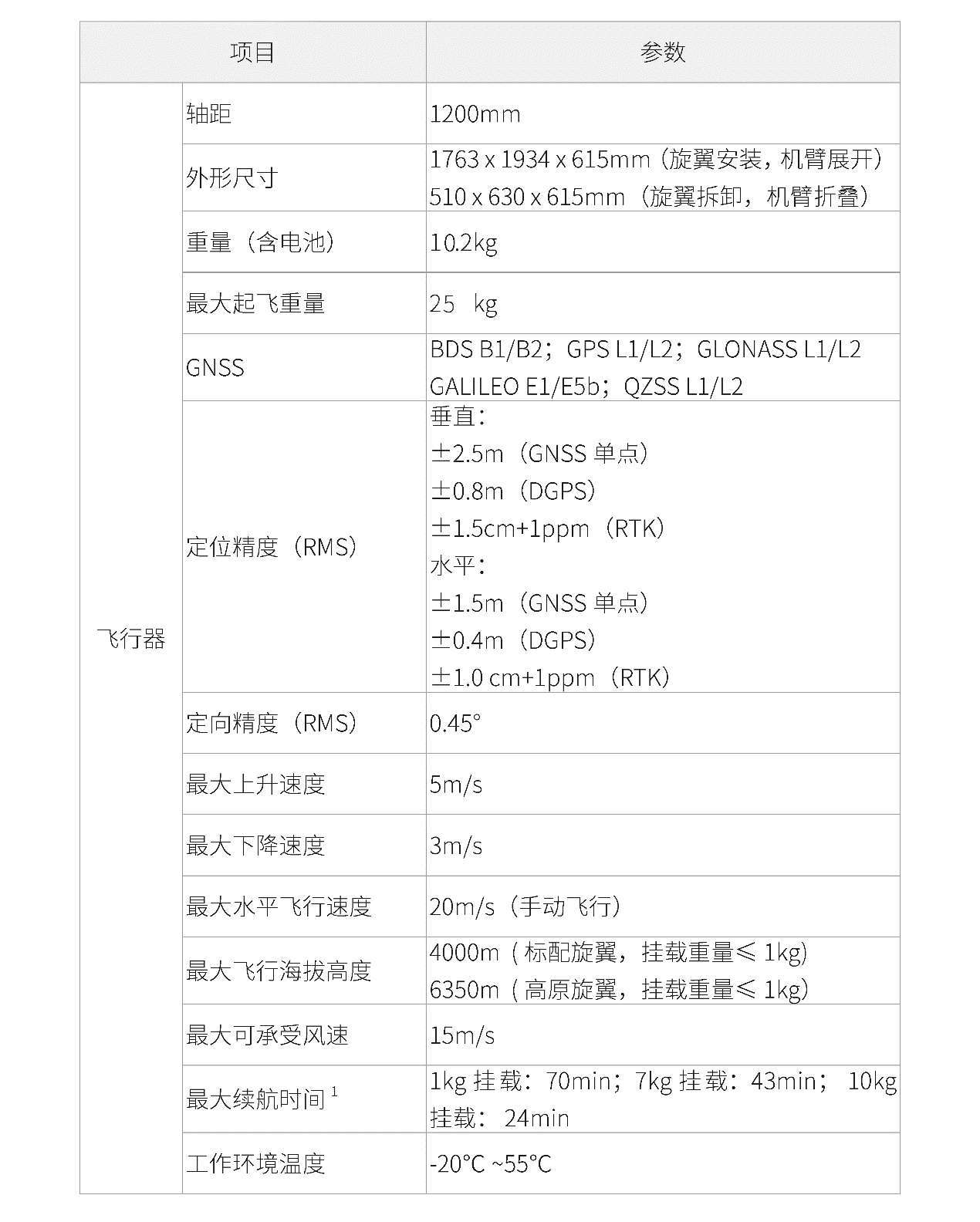

功能参数配置
